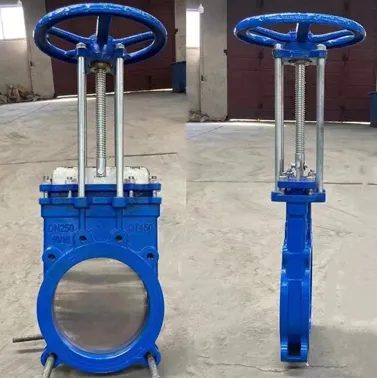

ڈکٹائل آئرن دستی چاقو گیٹ والو

ڈکٹائل آئرن دستی چاقو گیٹ والو

مصنوعات کی وضاحت چاقو گیٹ والو (جسے چاقو گیٹ، چاقو گیٹ والو، یا چاقو گیٹ بھی کہا جاتا ہے) ایک خصوصی گیٹ والو ہے جو خاص طور پر ٹھوس ذرات اور ریشے دار مواد پر مشتمل میڈیا کے لیے ڈیزائن کیا گیا ہے۔ اس کی بنیادی خصوصیت ایک تیز کٹنگ کنارے کے ساتھ ایک گیٹ پلیٹ ہے، جو ٹوٹ سکتی ہے...





مصنوعات کی تفصیل



7aeedb0ea1897a4069e4f7afbb37da94

چاقو گیٹ والو (جسے چاقو گیٹ، چاقو گیٹ والو، یا چاقو گیٹ بھی کہا جاتا ہے) ایک خصوصی گیٹ والو ہے جو خاص طور پر ٹھوس ذرات اور ریشے دار مواد پر مشتمل میڈیا کے لیے ڈیزائن کیا گیا ہے۔ اس کی بنیادی خصوصیت تیز کٹنگ کے ساتھ ایک گیٹ پلیٹ ہے، جو کھلنے اور بند ہونے کے عمل کے دوران میڈیا میں موجود فائبر، معطل ٹھوس یا گانٹھ والی نجاست کو توڑ سکتی ہے، جس سے پائپ لائن کی رکاوٹوں کو مؤثر طریقے سے روکا جا سکتا ہے۔ معیاری گیٹ والوز کے مقابلے میں، گیٹ اور سیٹ کے درمیان لکیری مہر کا ڈیزائن اسے اعلی ٹھوس مواد کے ساتھ ہائی-واسکوسیٹی میڈیا کے سخت حالات کا مقابلہ کرنے کے قابل بناتا ہے۔ یہ صنعتوں جیسے کان کنی، بجلی کی پیداوار، میونسپل گندے پانی کی صفائی، کاغذ سازی، اور دھات کاری میں بڑے پیمانے پر گارا، کیچڑ، اور گودا پہنچانے کے نظام میں استعمال ہوتا ہے۔



مصنوعات کی خصوصیات





کومپیکٹ اور جگہ کی بچت-ڈیزائن:

ایک ویفر-قسم کے کنکشن اور ایک انتہائی-کم جسم کی لمبائی کے ساتھ، یہ والو مواد کو بچاتا ہے اور پائپنگ سسٹم کے مجموعی وزن کو نمایاں طور پر کم کرتا ہے۔ یہ کم سے کم جگہ پر قبضہ کرتا ہے، پائپنگ کی ساختی سالمیت کو مؤثر طریقے سے سپورٹ کرتا ہے، اور پائپ وائبریشن کے امکان کو کم کرتا ہے۔



بہترین سگ ماہی کی کارکردگی:

چاقو کے گیٹ والو میں ایک حرکت پذیر سگ ماہی سیٹ ہے اور یہ یقینی بنانے کے لیے O-رنگ پری-تناؤ کا استعمال کرتا ہے تاکہ یہ یقینی بنایا جا سکے کہ سگ ماہی والی سیٹ والو ڈسک کے ساتھ قریبی رابطے میں رہے، جس سے نمایاں طور پر رساو کم ہوتا ہے۔ یہ طویل مدتی استعمال کے دوران سیلنگ جوڑے پر پہننے کے لیے ایک خودکار معاوضہ کا فنکشن بھی شامل کرتا ہے-، اس طرح سروس کی زندگی میں توسیع ہوتی ہے۔



کم مزاحمت کے ساتھ بلا روک ٹوک بہاؤ کا راستہ:

والو میں ایک مربوط ڈیزائن ہے جو سیال مزاحمت کو کم کرتا ہے اور لچکدار، آسان آپریشن کو یقینی بناتا ہے۔ فکسڈ گائیڈ پنجے اور گروو-مفت ڈیزائن میڈیا کو جمع ہونے یا جمنے سے روکتا ہے۔



ساختی ڈیزائن



6b004089645506dc9e222bb49c346148

01

چاقو کے گیٹ والو کے گیٹ میں ایک بلیڈ-شکل کا، ایک-ٹکڑا جعلی لوہے سے بنا ہوا یا ویلڈ کیا گیا ہے۔ سیٹ لچکدار ربڑ سے بنی ہے، گیٹ کے ذریعے عمودی دباؤ کے ذریعے قابل اعتماد مہر حاصل کرتی ہے۔ والو باڈی میں سیدھا- بہاؤ کے راستے کا ڈیزائن ہے جس میں کوئی ڈیڈ زون نہیں ہے جہاں میڈیم جمع ہو سکتا ہے، جس کے نتیجے میں کم بہاؤ مزاحمت کا گتانک ہوتا ہے، یہ خاص طور پر چپچپا میڈیا کی نقل و حمل کے لیے موزوں بناتا ہے۔

02

ان کی ساخت کی بنیاد پر، چاقو کے گیٹ والوز کو ابھرتے ہوئے-تنے، نان-بڑھتے ہوئے-تنے، اور ایک-ٹکڑا دو طرفہ سیلنگ اقسام میں تقسیم کیا جا سکتا ہے۔ کنکشن کے طریقوں میں ویفر-قسم، فلینگڈ، اور ویلڈیڈ کنفیگریشنز شامل ہیں۔ ان میں سے، الٹرا-پتلا ویفر ڈیزائن کمپیکٹ سائز، ہلکے وزن، اور کم سے کم تنصیب کی جگہ کی ضروریات کے فوائد پیش کرتا ہے، جو اسے خاص طور پر محدود جگہوں پر پائپنگ کے لیے موزوں بناتا ہے۔ بنیادی ڈرائیو کے طریقے دستی اور نیومیٹک ہیں۔ بڑے-قطر کے ماڈل الیکٹرک ایکچیوٹرز سے لیس ہو سکتے ہیں۔

c6aed4cf37f72006143b5cef1f870828



یہ کیسے کام کرتا ہے۔



1

گیٹ پوزیشننگ:بند پوزیشن میں، والو گیٹ والو کے جسم کے نیچے واقع ہے، پائپ لائن میں سیال کے بہاؤ کو روکتا ہے. گیٹ کو گائیڈ ریلوں یا گائیڈ پلیٹوں کے ذریعہ جگہ پر رکھا جاتا ہے اور اسے عام طور پر ہینڈ وہیل، لیور، نیومیٹک ایکچوایٹر، یا ہائیڈرولک ایکچیویٹر کے ذریعے چلایا جاتا ہے۔

2

والو کھولنا:آپریٹر ہینڈ وہیل کو گھماتا ہے، لیور کو کھینچتا ہے، یا ایکچیویٹر کو چالو کرتا ہے تاکہ گیٹ کو فلوئڈ گزرنے سے باہر کر دے، اس طرح والو کھل جاتا ہے۔ ایک بار جب گیٹ اٹھایا جاتا ہے، تو سیال والو کے ذریعے آزادانہ طور پر بہہ سکتا ہے۔

3

بہاؤ کنٹرول:چاقو کے گیٹ والو کا تیز دھار سیال میں ٹھوس ذرات یا رکاوٹوں کو کاٹ سکتا ہے، جس سے سیال آسانی سے گزر سکتا ہے اور رکاوٹوں کو روکتا ہے۔ لہذا، چاقو کے گیٹ والوز کھرچنے والی گندگی یا چپچپا سیالوں کو سنبھالنے کے لئے خاص طور پر موزوں ہیں۔

4

والو بند کرنا:آپریٹر گیٹ کو واپس سیال گزرنے میں نیچے کرنے کے لیے ریورس ایکشن کرتا ہے، اس طرح والو بند ہو جاتا ہے۔ جیسے ہی گیٹ نیچے آتا ہے، یہ مؤثر طریقے سے سیال کے بہاؤ کو روکتا ہے، جس سے سخت مہر حاصل ہوتی ہے۔

5

سگ ماہی:کچھ چاقو گیٹ والوز میں ایک لچکدار سیٹ یا گیٹ کے ارد گرد پیکنگ ہوتی ہے، جو والو کے بند ہونے پر مہر بنتی ہے، جس سے رساو کو کم کیا جاتا ہے۔

6

دو طرفہ بہاؤ:ڈیزائن پر منحصر ہے، بہت سے چاقو گیٹ والوز دو طرفہ بہاؤ کی اجازت دیتے ہیں، تنصیب اور آپریشن میں لچک فراہم کرتے ہیں۔

product-667-433



پروڈکٹ شوکیس



product-717-493



قابلیت



25b3557cb7ec20266f4d5168fae889da
سی کیو ایم
64adeca1af87ef0f3a9d0dbc196d3160
بی وی
b0b0e0f8fbc759ca2d1b44d05db3c591
WRAS
