مصنوعات کی تفصیل

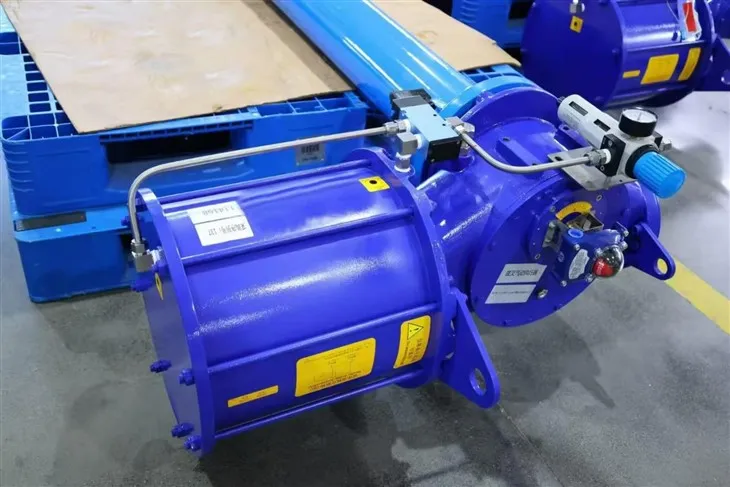

ڈکٹائل آئرن نیومیٹک بٹر فلائی والو کیا ہے؟
اسے صاف لفظوں میں بتائیں، یہ نیومیٹک طور پر چلنے والا بٹر فلائی والو ہے جس میں لوہے کا مین باڈی ہوتا ہے۔ اس کا تعلق خودکار بٹر فلائی والوز کی ایک شاخ سے ہے جو سائٹ پر پائپ لائن سیال کے انتظام کے لیے استعمال ہوتے ہیں۔
نیومیٹک ایکچیویٹر مکمل طور پر دستی والو آپریشن کو سنبھالتا ہے، جس سے پائپ سسٹمز کے لیے ہاتھوں-مفت خودکار کنٹرول ہوتا ہے۔ دریں اثنا، ڈکٹائل آئرن ہاؤسنگ روزانہ پائپ کے دباؤ اور بیرونی جسمانی ہٹ کے خلاف ٹھوس استحکام فراہم کرتی ہے۔ کام کرنے کی مستحکم کارکردگی کو برقرار رکھتے ہوئے اس پر کبھی بھی زیادہ لاگت نہیں آتی، یہ عام صنعتی پائپ لائنوں کے لیے ایک لاگت-مؤثر انتخاب بناتی ہے۔ یہ پانی، سیوریج، کمپریسڈ ہوا اور ریگولر مشین آئل کے ساتھ بہت اچھا کام کرتا ہے، بنیادی پائپ لائن شٹ آف اور فلو ایڈجسٹمنٹ کی ضروریات کو بالکل پورا کرتا ہے۔
ساختی ترکیب
پانچ بنیادی حصے اس نیومیٹک بٹر فلائی والو کو بناتے ہیں، اور ہر جزو ایک خصوصی کردار ادا کرتا ہے۔ ان پرزوں کی مماثل تنصیب تعمیراتی سائٹوں پر بار بار خرابیوں کے بغیر طویل مدتی مستحکم آپریشن کو یقینی بناتی ہے۔
والو باڈی
انٹیگرل والو باڈی کو ہائی-گریڈ ڈکٹائل آئرن سے کاسٹ کیا جاتا ہے۔ یہ مواد سخت ساخت اور مضبوط دباؤ کی مزاحمت کا مالک ہے، پائپ کے غیر مستحکم دباؤ اور سخت بیرونی تنصیب کے ماحول کا آسانی سے مقابلہ کرتا ہے۔ مرکزی معاون شیل کے طور پر کام کرتے ہوئے، یہ تمام اندرونی حصوں کو مضبوطی سے ٹھیک کرتا ہے اور والو کے بیرونی کیسنگ سے درمیانے درجے کے رساو کو روکتا ہے۔
01
تتلی پلیٹ
پائپ لائن کی اندرونی دیواروں پر نصب، ڈسک-کی شکل والی تتلی پلیٹ پائپ لائن کی حیثیت کو تبدیل کرنے کے لیے 90 ڈگری گھومتی ہے۔ معیاری ڈسکس مماثل پائیداری کے لیے ڈکٹائل آئرن کو اپناتی ہیں، جبکہ corrosive میڈیا لے جانے والے پائپوں کے لیے حسب ضرورت مواد دستیاب ہیں۔ مکمل کھلنے اور بند ہونے کے علاوہ، یہ آپریشن کے دوران سیال کے بہاؤ کی شرح کو بھی لچکدار طریقے سے ایڈجسٹ کر سکتا ہے۔
02
والو تنا
ہم مختلف کام کے حالات کے لیے کاربن اسٹیل اور سٹینلیس سٹیل والو کے تنوں فراہم کرتے ہیں۔ یہ اوپری نیومیٹک ایکچیویٹر اور نیچے کی تتلی ڈسک کو براہ راست جوڑتا ہے، ڈرائیونگ ٹارک کو مستحکم طور پر منتقل کرتا ہے۔ یہ گردش کے انحراف سے مؤثر طریقے سے گریز کرتا ہے، اس لیے تتلی پلیٹ ہوا کے دباؤ کے اشاروں کے عین مطابق کام کر سکتی ہے۔
03
مہریں
EPDM اور NBR ربڑ والو سیٹوں کے لیے مرکزی دھارے میں شامل سگ ماہی مواد کے طور پر کام کرتے ہیں۔ قدرتی ربڑ کی لچک پر انحصار کرتے ہوئے، مہریں تتلی پلیٹوں کے ساتھ قریب سے فٹ ہوتی ہیں۔ ڈیزائن دو طرفہ سگ ماہی کی حمایت کرتا ہے، جو عام پائپ لائن کے کام کے دباؤ کے تحت سیال کے بیک فلو اور درمیانے درجے کے رساو کو روکتا ہے۔
04
نیومیٹک ایکچوایٹر
والو کے اوپر نصب، نیومیٹک ایکچیویٹر کمپریسڈ ہوا کے ساتھ پاور سورس کے طور پر چلتا ہے۔ یہ دستی آپریشن کے بغیر ریموٹ آٹومیٹک والو کنٹرول کا احساس کرتے ہوئے، ہوا کے دباؤ کے سگنل موصول ہونے کے بعد اندرونی مکینیکل اجزاء کو چلاتا ہے۔ خریدار سائٹ کے اصل کام کے تقاضوں کے مطابق ڈبل-ایکشن موڈ یا بہار-واپس سنگل-ایکٹنگ موڈ کا انتخاب کر سکتے ہیں۔
05
کلیدی خصوصیات
ڈکٹائل آئرن والو باڈی کے مادی فوائد
ڈکٹائل آئرن سخت کام کرنے والی جگہوں پر عام گرے کاسٹ آئرن سے بہت بہتر کارکردگی کا مظاہرہ کرتا ہے۔ یہ پائپوں کے اندر مسلسل سیال اثر اور ارد گرد کے پائپ آلات سے مسلسل کمپن کے خلاف مزاحمت کرتا ہے۔ مہینوں تک جاری رہنے والے دباؤ میں غیر مستحکم تبدیلیوں کے باوجود، والو کا جسم ساختی طور پر موڑ، شگاف یا ٹوٹ نہیں پائے گا۔ یہ اسے میونسپل واٹر سپلائی، نکاسی آب اور سیوریج ٹریٹمنٹ سائٹس کے لیے مثالی بناتا ہے جہاں کام کرنے کے سخت حالات ہیں۔
اس سے پراجیکٹ کے مالکان کو بہت زیادہ پروکیورمنٹ بجٹ بچانے میں بھی مدد ملتی ہے۔ اس کا دباؤ برداشت کرنے کی صلاحیت مہنگے کاسٹ سٹیل والوز کے قریب ہے، پھر بھی اس کی قیمت کاسٹ سٹیل اور سٹینلیس سٹیل کے متبادل دونوں سے بہت کم ہے۔ لاگت کا فرق DN300 سے اوپر والے بڑے-سائز کے والوز کے لیے اور بھی بڑا ہو جاتا ہے، مؤثر طریقے سے پروجیکٹ کے سامان کے مجموعی اخراجات کو کم کرتا ہے۔
ہم اس کی سنکنرن مخالف کارکردگی کو بڑھانے کے لیے سطح کے اضافی علاج شامل کر سکتے ہیں۔ بیرونی حفاظتی پینٹ یا اندرونی ربڑ کی لائننگ والو کو پانی، سیوریج، ہلکے تیزاب اور ہلکے الکلی میڈیا سے کٹاؤ کو برداشت کرنے میں مدد کرتی ہے۔ کم سنکنرن نقصان کا مطلب ہے کہ دیکھ بھال کے کم دورے اور طویل مدتی آپریشن میں کم متبادل تعدد۔
اس کاسٹ آئرن مواد میں بہترین تشکیل کی کارکردگی بھی ہے۔ فیکٹریاں انٹیگرل کاسٹنگ کے ذریعے بڑے-بور والو باڈیز اور پیچیدہ اندرونی ڈھانچے کو آسانی سے کاسٹ کر سکتی ہیں۔ یہ مین اسٹریم پائپ کنکشن کے دو طریقوں سے فٹ بیٹھتا ہے: ویفر اور فلینج، صنعتی پائپ کی تنصیب کے زیادہ تر معیاری تقاضوں کے مطابق۔
نیومیٹک تیتلی والوز کے عمومی کارکردگی کے فوائد
تیز افتتاحی اور اختتامی ردعمل
ایک سادہ 90-ڈگری گردش والو کے کھلنے یا بند ہونے کو مکمل کرتی ہے۔ پورے سوئچنگ کے عمل میں کم سے کم وقت لگتا ہے، جو پائپ لائنوں کی ضرورت کو پورا کرتا ہے جن کو بار بار اور تیزی سے ہنگامی کٹ آف ایکشن کی ضرورت ہوتی ہے۔
کم پائپ لائن بہاؤ مزاحمت
جب مکمل طور پر کھولا جاتا ہے، تتلی پلیٹ سیال بہنے کی سمت کے ساتھ متوازی رہتی ہے۔ یہ پائپ لائن کے سیال میں تھوڑی رکاوٹ لاتا ہے، پائپوں کے اندر کم دباؤ کا نقصان پیدا کرتا ہے۔ کم بہاؤ کی مزاحمت مماثل پانی کے پمپوں کے کام کے بوجھ کو دور کرتی ہے اور پائپ لائن سسٹم کی مجموعی توانائی کی کھپت کو کم کرتی ہے۔
آسان تنصیب اور سائٹ کی دیکھ بھال-
کمپیکٹ مجموعی سائز اور ہلکے وزن کی بدولت، یہ والو تنگ اور محدود پائپ خالی جگہوں پر بھی نصب کیا جا سکتا ہے۔ کارکنوں کو معمول کی دیکھ بھال کے دوران پورے والو کو پائپ لائنوں سے الگ کرنے کی ضرورت نہیں ہے۔ انہیں صرف عمر رسیدہ مہروں یا تباہ شدہ نیومیٹک ایکچیوٹرز کو الگ سے تبدیل کرنے کی ضرورت ہوتی ہے، جس سے لیبر کی لاگت اور دیکھ بھال کا زیادہ وقت بچ جاتا ہے۔
تکنیکی وضاحتیں
- عام قسم، ماڈل D641X/D671X - 10Q/16Q
| پیرامیٹر کا زمرہ | مخصوص پیرامیٹرز | ریمارکس |
| برائے نام قطر (DN) | DN50-DN1200 | مرکزی دھارے کی وضاحتیں احاطہ کرتا ہے، بڑے قطر اپنی مرضی کے مطابق کیا جا سکتا ہے |
| برائے نام دباؤ (PN) | 0.6/1.0/1.6/2.5MPa | روایتی صنعتی دباؤ کے حالات کے لیے موزوں ہے۔ |
| والو باڈی میٹریل | ڈکٹائل آئرن (QT450-10) | اعلی طاقت، اچھی جفاکشی، اثر اور سنکنرن مزاحمت |
| تیتلی پلیٹ کا مواد | ڈکٹائل آئرن / 304 / 316 سٹینلیس سٹیل | میڈیم کی سنکنرن کے مطابق منتخب کیا گیا ہے۔ |
| سگ ماہی کا مواد | EPDM/NBR/PTFE | پانی / بھاپ کے لیے موزوں EPDM، تیل کے لیے موزوں NBR، تیزاب اور الکلی کے لیے موزوں PTFE |
| کنکشن کا طریقہ | ویفر کی قسم، فلانج کی قسم | کمپیکٹ تنصیب کے لیے ویفر کی قسم، ہائی پریشر کے لیے فلانج کی قسم |
| نیومیٹک ایکچوایٹر | ڈبل-اداکاری / سنگل-اداکاری (بہار کی واپسی) | ڈبل-ایکٹنگ کو کھولنے اور بند کرنے کے لیے ہوا کی ضرورت ہوتی ہے، ناکامی کی صورت میں سنگل-ایکٹنگ خود بخود دوبارہ ہو جاتی ہے |
| ہوا کا ذریعہ دباؤ | ڈبل-اداکاری: 0.4–0.6 MPa؛ سنگل-اداکاری: 0.5–0.7 MPa | تین-یونٹ پریشر-مستحکم فلٹر کی ضرورت ہے۔ |
| قابل اطلاق درجہ حرارت | ای پی ڈی ایم: -20 ڈگری -120 ڈگری؛ PTFE: -40 ڈگری -180 ڈگری | سگ ماہی مواد پر منحصر ہے |
| کنٹرول کا طریقہ | آن/آف (دو-پوزیشن) / ریگولیٹڈ (4-20mA پوزیشنر) | ریگولیٹ قسم متناسب بہاؤ کنٹرول کے لیے استعمال کی جاتی ہے۔ |
| کھلنے / بند ہونے کا وقت | 3-5s سے کم یا اس کے برابر (DN 300 سے کم یا اس کے برابر) | بڑے قطر کے لیے وقت تھوڑا زیادہ ہو سکتا ہے۔ |
| رساو کلاس | ANSI B16.104 کلاس VI تک نرم مہر | دو-مہر، صفر-لیکیج ڈیزائن۔ |
عام درجہ بندی
سگ ماہی کی قسم کی طرف سے
نرم-مہر ڈکٹائل آئرن نیومیٹک بٹر فلائی والو
سگ ماہی عنصر ربڑ یا PTFE ہے، بہترین سگ ماہی کارکردگی (صفر رساو تک)، درجہ حرارت کی مزاحمت 120 ڈگری سے کم یا اس کے برابر، دباؤ کی مزاحمت PN16 سے کم یا اس کے برابر، صاف پانی، سیوریج اور ہوا جیسے صاف میڈیا کے لیے موزوں ہے۔
سخت-مہر ڈیکٹائل آئرن نیومیٹک بٹر فلائی والو
سگ ماہی کی سطح ایک دھاتی مرکب ہے، جس میں 400 ڈگری تک درجہ حرارت کی مزاحمت اور PN40 تک دباؤ کی مزاحمت، اعلی-درجہ حرارت کی بھاپ اور ذرات کی تھوڑی مقدار پر مشتمل میڈیا کے لیے موزوں ہے، لیکن سگ ماہی کی درستگی نرم مہر کی نسبت قدرے کم ہے۔
کنکشن کے طریقے سے
جیکٹ کی قسم ڈکٹائل آئرن نیومیٹک بٹر فلائی والو
والو کو دو پائپ لائن فلینجز کے درمیان سینڈویچ کیا جاتا ہے، جو سادہ تنصیب اور کم لاگت کی پیشکش کرتا ہے، جس سے یہ سب سے زیادہ استعمال ہونے والی قسم ہے، جو DN50~DN2000 قطر کے لیے موزوں ہے۔
Flanged قسم ductile لوہے نیومیٹک تیتلی والو
والو باڈی کا اپنا فلینج ہوتا ہے، جو پائپ لائن کے فلینج پر بولٹ ہوتا ہے، جو سیلنگ کی بہتر کارکردگی فراہم کرتا ہے، جو ہائی-پریشر، بڑے-قطر (DN1000 اور اس سے اوپر) ایپلی کیشنز کے لیے موزوں ہے۔
عام درخواست کے منظرنامے۔
پائیدار ڈکٹائل آئرن میٹریل، خودکار نیومیٹک ڈرائیو اور مسابقتی قیمت کا امتزاج کرتے ہوئے، یہ بٹر فلائی والو متنوع میونسپل اور صنعتی پائپ لائن منصوبوں کے مطابق ہوتا ہے۔ یہ مختلف ماحول اور روایتی سیال میڈیا میں مستحکم آپریشن کو برقرار رکھتا ہے، جس میں بنیادی ایپلیکیشن فیلڈز ذیل میں درج ہیں۔
میونسپل انجینئرنگ
یہ شہری میونسپل پائپ نیٹ ورکس میں بڑے پیمانے پر لاگو ہوتا ہے۔ عام تنصیب کے مقامات سیوریج ٹریٹمنٹ پلانٹس کے داخلی اور آؤٹ لیٹ پائپ لائنوں، شہری گھریلو پانی کی فراہمی کی پائپ لائنوں اور بارش کے پانی کی نکاسی کی پائپ لائنوں کا احاطہ کرتے ہیں۔ یہ میونسپل پبلک پائپ سسٹمز میں بار بار سیال اثر اور غیر مستحکم دباؤ کے تحت مستحکم طور پر چلتا ہے۔
HVAC سسٹمز
سنٹرل ایئر کنڈیشنگ سسٹم بنانے کے لیے، یہ والو گرم پانی اور ٹھنڈے پانی کی گردش کرنے والی پائپ لائنوں میں استعمال ہوتا ہے۔ یہ روزانہ بہاؤ کے ضابطے اور باقاعدہ پائپ لائن سوئچ کا کام کرتا ہے، جو تجارتی عمارتوں اور رہائشی کمیونٹیز کے لیے سنٹرل ایئر کنڈیشنگ سسٹم کے مستحکم آپریشن میں معاون ہے۔
صنعتی گردش کرنے والے پانی کے پائپ
یہ سٹیل، کیمیائی اور کاغذ سازی کی صنعتوں کے لیے گردش کرنے والی پانی کی پائپ لائنوں کو ٹھنڈا کرنے میں بڑے پیمانے پر استعمال ہوتا ہے۔ ڈکٹائل آئرن والو کا جسم 24 گھنٹے بلا تعطل صنعتی کام کرنے کے حالات کے مطابق، گردش کرنے والے پانی کے ذریعے لے جانے والے طویل مدتی سیال اثرات اور چھوٹے ناپاک ذرات کے خلاف مزاحمت کرتا ہے۔
زرعی آبپاشی
یہ والو بڑے پیمانے پر کھیت کی آبپاشی کے نظام کے لیے مین پائپ لائنوں کو کنٹرول کرتا ہے۔ یہ بیرونی کھلی ہوا میں کام کرنے والے ماحول، مرطوب آب و ہوا اور کھیت کی جگہوں پر پائپ لائن کی باقاعدہ کمپن کے خلاف ڈھلتی ہے۔ یہ روزانہ کی آبپاشی کے کنٹرول کے تقاضوں کو پورا کرنے کے لیے طویل مدتی-آپریشن کی حمایت کرتا ہے۔
پیکیجنگ اور نقل و حمل
کمپنی کا پروفائل
ہمارے سرٹیفکیٹ
Shanxi Jintai Hongye Casting & Forging Machinery Co., Ltd.، جو چین کے صوبے شانزی میں واقع ہے، خطے کے پرچر صنعتی خام مال کا بھرپور استعمال کرتے ہوئے، نچلے ہوئے لوہے کے پائپ کی فٹنگز، پائپ، مختلف والوز اور کیپس بنانے والا ایک سرکردہ ادارہ ہے۔
