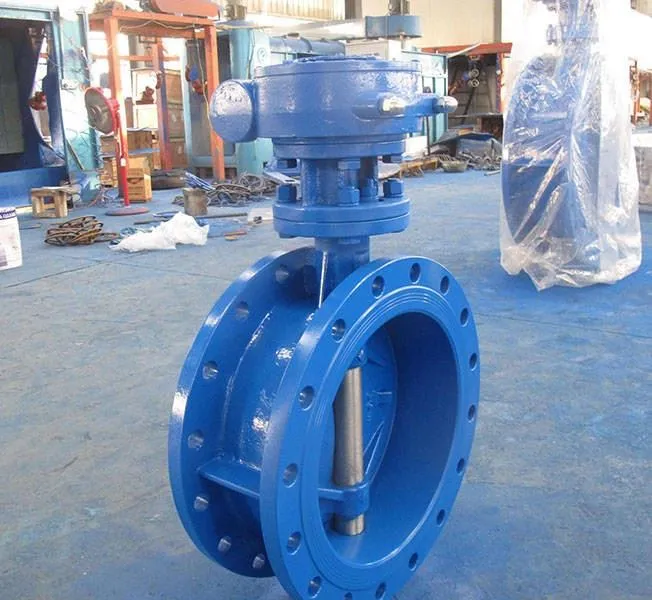

ڈکٹائل آئرن ڈبل آفسیٹ تتلی والو

ڈبل آفسیٹ تتلی والو کی مرکزی جدت اس کے "ڈبل آفسیٹ" ڈیزائن میں ہے ، جہاں والو اسٹیم محور بیک وقت تتلی پلیٹ سینٹر (محوری سنکیچیٹی) اور والو باڈی سینٹر (شعاعی سنکیسی) دونوں سے آفسیٹ ہوتا ہے۔ یہ خاص ڈھانچہ تتلی کی پلیٹ کو والو کی نشست سے مکمل طور پر الگ ہونے کی اجازت دیتا ہے جس میں والو کے افتتاحی کے دوران صرف ایک بہت ہی چھوٹی گردش ہوتی ہے ، جس سے تتلی پلیٹ اور والو سیٹ کے درمیان ضرورت سے زیادہ کمپریشن اور رگڑ سے گریز ہوتا ہے۔ جب بند ہوجاتا ہے تو ، تتلی کی پلیٹ مخالف سمت میں گھومتی ہے اور سنکی ڈھانچے کے رہنمائی اثر کے ذریعے والو سیٹ کو عین مطابق فٹ کرتی ہے۔ پوزیشن سگ ماہی کے اصول کا استعمال کرتے ہوئے ، تتلی پلیٹ کے ذریعہ والو سیٹ کے لچکدار کمپریشن کا فائدہ اٹھاتے ہوئے ایک سخت مہر حاصل کی جاتی ہے۔ یہاں تک کہ دھات کے مہر کے کچھ ماڈلز میں خود - کی تلافی کی خصوصیت ہوتی ہے جو "دباؤ جتنا زیادہ دباؤ ، زیادہ قابل اعتماد مہر" ہے۔

والو بنیادی طور پر بنیادی اجزاء پر مشتمل ہوتا ہے جیسے والو باڈی ، تتلی پلیٹ ، والو سیٹ ، والو اسٹیم ، سیل اور فاسٹنر۔

والو باڈی ساختی طاقت اور سختی کو یقینی بنانے کے لئے لازمی معدنیات سے متعلق عمل کو استعمال کرتا ہے۔

تتلی کی پلیٹ کو اختیاری طور پر ڈبل - فلیٹ ٹراس ملٹی - چینل ڈیزائن کے ساتھ اختیاری طور پر ڈیزائن کیا جاسکتا ہے ، جو اعلی بہاؤ کی شرحوں کے تحت پانی کے بہاؤ کی قوت کو متوازن کرتا ہے ، والو پلیٹ کمپن کو روکتا ہے اور آپریشنل استحکام کو بہتر بناتا ہے۔

والو اسٹیم اور تتلی کی پلیٹ کو ٹرانسمیشن کے دوران ڈھیلنے اور رساو کو روکنے کے لئے ٹاپراد پنوں یا دیگر محفوظ رابطوں کا استعمال کرتے ہوئے ایک ساتھ باندھ دیا جاتا ہے۔

شافٹ مہر ایک ملٹی - فلوٹنگ "O" رنگ سگ ماہی کا ڈھانچہ استعمال کرتی ہے ، جس سے اندرونی میڈیا سیلنگ اور بیرونی نجاست دونوں سے تحفظ فراہم ہوتا ہے۔
