01. مصنوعات کی تفصیل

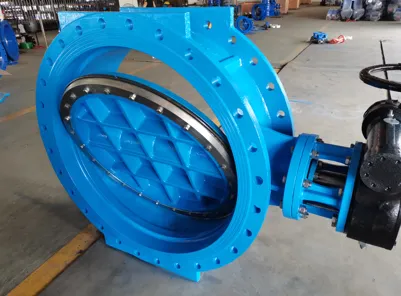

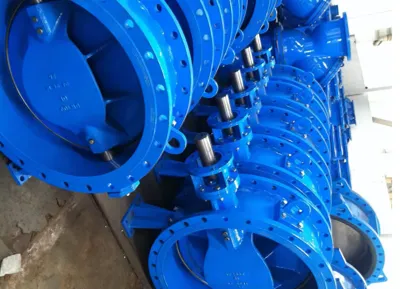

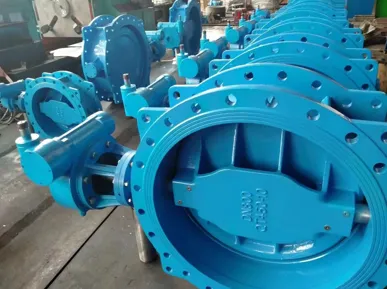

ڈبل فلینج ایکسینٹرک بٹر فلائی والو واحد-سنکی تتلی والو کی مزید تطہیر اور نشوونما ہے، جو عام طور پر استعمال ہونے والے ڈبل-سنکی تتلی والو کی نمائندگی کرتا ہے۔ اس کے ساختی ڈیزائن میں والو سیٹ ایکسس اور ڈسک سینٹر اور والو باڈی سینٹر دونوں کے درمیان ایک آفسیٹ موجود ہے۔

ڈبل سنٹریسیٹی میں "سنکی پن" سے مراد دو سینٹر پوائنٹس کی غلط ترتیب ہے: والو اسٹیم والو سیٹ سینٹر کی نسبت آفسیٹ ہوتا ہے، اور والو ڈسک پائپ لائن سینٹر کی نسبت آفسیٹ ہوتا ہے۔

02. تکنیکی تفصیلات

برائے نام قطر:	DN200-DN2000
کام کرنے کا درجہ حرارت:	0 ڈگری ~ 80 ڈگری
کام کا دباؤ:	PN10, PN16,PN25
ڈیزائن کا معیار:	BS EN593
آمنے سامنے:	BS EN558-1,1S0 5752 سیریز 13/14
BS EN1092-2 اسٹینڈرڈ کے مطابق فلانگز کی ڈرلنگ
BS EN1074-1 اور 2، BS EN12266 کے مطابق ہائیڈرولک ٹیسٹنگ

NO	حصہ کا نام	مواد	NO	حصہ کا نام	مواد
1	گیئر باکس	-	2	چابی	C45
3	سگ ماہی برقرار رکھنے والا	ST37	4	O-رنگ	ای پی ڈی ایم
5	سیلنگ جھاڑی۔	ZQ19-2	6	پیچ	A2
7	O-رنگ	ای پی ڈی ایم	8	جامع اثر	جی جی اسٹیل
9	ڈرائیو شافٹ	AISI 420	10	جسم	جی جی 50
11	برقرار رکھنے والا	ST37	12	O-رنگ	ای پی ڈی ایم
13	O-رنگ	ای پی ڈی ایم	14	پیچ	A2
15	سگ ماہی کی انگوٹی	ای پی ڈی ایم	16	چابی	AISI 420
17	پیچ	A2	18	جامع اثر	جی جی 50
19	قبضہ شافٹ	AISI 420	20	ڈسک	سٹیل
21	آخر کور	S30408	22	O-رنگ	ای پی ڈی ایم
23	بولٹ	A2	24	واشر	A2
25	بولٹ	A2	26	واشر	A2
27	واشر	A2	28	حب کا احاطہ	SS304

03. بنیادی بیرونی اور کنکشن طول و عرض

ڈی این	L	D	D1	D2	n-φd	D	D1	D2	n-φd
ڈی این	L	1.0MPa				1.6MPa
200	132	340	295	268	8-φ24	340	295	268	12-φ24
250	165	395	350	319	12-φ23	405	355	319	12-φ26
300	178	445	400	370	12-φ23	460	410	370	12-φ26
350	190	505	460	429	16-φ23	520	470	429	16-φ26
400	216	565	515	480	16-φ27	580	525	480	16-φ30
450	229	615	565	530	20-φ27	640	585	549	20-φ30
500	222	670	620	582	20-φ27	715	665	608	20-φ33
600	267	780	725	684	24-φ30	840	770	724	20-φ36
700	292	895	840	792	24-φ30	910	840	790	24-φ36
800	338	1015	950	901	24-φ33	1025	950	901	24-φ39
900	310	1115	1050	1001	28-φ33	1125	1050	1001	28-φ39
1000	410	1235	1160	1128	28-φ36	1255	1170	1122	28-φ42
1200	470	1480	1400	1326	32-φ39	1485	1390	1314	32-φ48
1400	530	1680	1600	1520	36-φ42	1690	1600	1520	36-φ48
1600	610	1905	1820	1730	44-φ42	1920	1820	1730	44-φ55
1800	670	2115	2020	1930	44-φ48	2130	2020	1930	44-φ60
2000	760	2325	2230	2150	48-φ48	2345	2230	2150	48-φ60

04. کلیدی خصوصیات

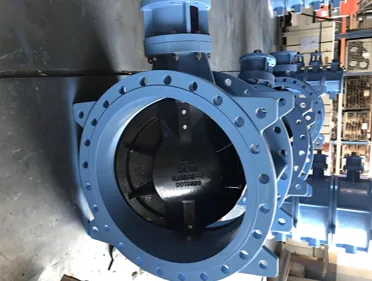

سنکی سگ ماہی کی ساخت

جب یہ کھلنا شروع ہوتی ہے تو ڈسک خود بخود سیل کی گھنٹی سے الگ ہو جاتی ہے، جس کے نتیجے میں آپریٹنگ ٹارک کم ہوتا ہے، سیل کرنے والی سطحوں پر لباس کم ہوتا ہے، سروس کی زندگی میں نمایاں طور پر توسیع ہوتی ہے، اور جیمنگ کے خلاف مزاحمت ہوتی ہے۔

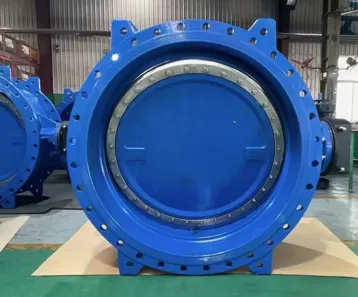

دوہرا-فلنج کنکشن

دونوں سروں پر معیاری فلینجز کی خصوصیات، آسان تنصیب اور ہٹانے، مستحکم سیدھ، اور بہترین دباؤ-تنگ سیلنگ کو یقینی بناتے ہوئے؛ مختلف فلینج معیارات پر عمل پیرا پائپنگ سسٹم کے ساتھ ہم آہنگ۔

سنکنرن-مزاحم اور پائیدار

والو باڈی میں اندرونی اور بیرونی ایپوکسی یا ایف بی ای کوٹنگ ہوتی ہے جو مٹی اور پانی سے ہونے والے سنکنرن کے خلاف مزاحمت کرتی ہے، جو طویل مدتی استحکام اور دبی ہوئی پائپ لائنوں کے لیے زنگ لگنے کے خلاف مزاحمت کو یقینی بناتی ہے۔

05. مسابقتی فائدہ

طویل خدمت زندگی اور کم O&M اخراجات

سنکی، رگڑ-مفت سیلنگ ڈیزائن کے نتیجے میں سینٹرک بٹر فلائی والوز کے مقابلے میں نمایاں طور پر کم سیل پہنا جاتا ہے، جس سے حصے کی تبدیلی اور دیکھ بھال کی فریکوئنسی کم ہوتی ہے، اس طرح طویل-O&M کے اخراجات کم ہوتے ہیں۔

آٹومیشن کے ساتھ آسان آپریشن اور اعلی مطابقت

کم آپریٹنگ ٹارک کمپیکٹ الیکٹرک یا نیومیٹک ایکچیوٹرز کا استعمال کرتے ہوئے مستحکم عمل کی اجازت دیتا ہے۔ ایک ہی سائز کے سنٹر-لائن بٹر فلائی والوز کے مقابلے میں کنٹرول آلات کی خریداری کے اخراجات کم ہیں۔

صفر رساو اور ماحولیاتی تعمیل

نرم مہر صفر کے رساو کو یقینی بناتی ہے، پانی کے ضیاع کو روکتی ہے اور میونسپل پانی اور ماحولیاتی تحفظ کے منصوبوں کے لیے قبولیت کے معیارات کو پورا کرتی ہے۔ اندرونی اور بیرونی سنکنرن کوٹنگز پینے کے پانی کے حفظان صحت کے معیارات کی تعمیل کرتی ہیں، جو والو کو پینے کے پانی کی نقل و حمل کے لیے موزوں بناتی ہے۔

06. پروڈکٹ ایپلی کیشنز

ڈبل فلینج سنکی تتلی والو میں ایپلی کیشنز کی ایک وسیع رینج ہے اور بنیادی طور پر اس میں استعمال ہوتے ہیں:

میونسپل واٹر سپلائی

HVAC کی تعمیر

ثانوی پانی کی فراہمی

ٹھنڈا پانی کا نظام

محیط درجہ حرارت واٹر سپلائی نیٹ ورک

07. مصنوعات کی تنصیب

مرحلہ 1

اندرونی دیوار کو صاف رکھنا چاہیے؛ سگ ماہی کی انگوٹھی یا بٹر فلائی پلیٹ پر کسی قسم کی نجاست یا غیر ملکی اشیاء کی اجازت نہیں ہے۔

مرحلہ 2

کلیمپ-قسم کے بٹر فلائی والوز کو تنصیب کے لیے بٹر فلائی والو-مخصوص فلینجز کی ضرورت ہوتی ہے۔

مرحلہ 3

بٹر فلائی والو کو پائپ لائن پر عمودی طور پر نصب کیا جانا چاہئے اور اسے الٹا نہیں ہونا چاہئے۔

مرحلہ 4

بٹر فلائی والو کے لیے وقت کی ضرورت ہوتی ہے-بہاؤ کی ایڈجسٹمنٹ، جسے ٹربائن گیئر باکس کے ذریعے کنٹرول کیا جاتا ہے۔

مرحلہ 5

تتلی والوز کے لیے جو کثرت سے کھلے اور بند ہوتے ہیں، وقتاً فوقتاً (تقریباً ہر دو ماہ بعد) ٹربائن ہاؤسنگ کور کو چکنائی کی سطح کو چیک کرنے اور مناسب مقدار میں موجود ہونے کو یقینی بنانے کے لیے کھولیں۔

مرحلہ 6

والو کے تمام اجزاء کا باقاعدگی سے معائنہ کریں اور دریافت ہونے والی کسی بھی خرابی کو فوری طور پر دور کریں۔
