01. پروڈکٹ کی تفصیل

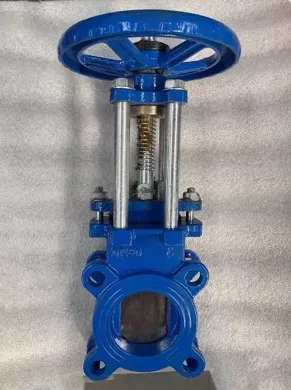

دستی چاقو گیٹ والو والو کی ایک قسم ہے جو ہینڈ وہیل کے ذریعہ لکیری حرکت میں گیٹ پلیٹ کو گیٹ پلیٹ چلا کر میڈیا کے بہاؤ میں خلل ڈالتی ہے۔ اس کی بنیادی خصوصیت چاقو - ایج کے سائز کا گیٹ پلیٹ ہے ، جو خاص طور پر اعلی - ویسکاسیٹی ، پارٹیکلولیٹ - لڈن ، یا گستاخ سیالوں کو سنبھالنے کے لئے ڈیزائن کیا گیا ہے۔
ہینڈ وہیل کی گردش تنے کو اٹھاتی ہے یا کم کرتی ہے ، جس کی وجہ سے گیٹ کھڑے کو بہاؤ کی سمت میں منتقل کرتا ہے ، اس طرح پائپ لائن کو مکمل طور پر کھولتا ہے یا بند کرتا ہے۔ اس کی منفرد چاقو - ایج ڈیزائن اسے ریشوں والے مواد ، تلچھٹ اور دیگر نجاستوں پر مشتمل سیالوں کو سنبھالنے کے ل particularly خاص طور پر موزوں بنا دیتا ہے۔ یہ بڑے پیمانے پر صنعتوں میں استعمال ہوتا ہے جیسے کان کنی ، گندے پانی کی صفائی ، اور کاغذی شکل۔
02. اسپیسیکیشنز
|
چاقو گیٹ والو ، 1-پی سی باڈی ، غیر بڑھتا ہوا تنے |
|
|
کلاس |
PN10 / 16 |
|
سائز |
DN50-DN600 |
|
آپریٹر |
پہیے ، ٹوپی ، ٹاپ فلانج فری شافٹ ، گیئر باکس |
|
اہم حصوں کا مواد |
جسم: ڈکٹائل آئرن ؛ |
03. ساخت اور کام کرنے کا اصول
دستی چاقو گیٹ والو کے بنیادی اجزاء گیٹ پلیٹ اور والو باڈی ہیں ، جس میں مندرجہ ذیل آپریٹنگ اصول ہیں:
گیٹ پلیٹ ڈیزائن:
گیٹ پلیٹ کے نچلے حصے کو تیز چاقو کے کنارے میں لگایا جاتا ہے ، جو ریشوں کو کاٹنے اور سگ ماہی کی سطح سے چپکنے والی چیزوں کو ختم کرنے کی صلاحیت رکھتا ہے تاکہ میڈیم میں نجاستوں کو والو کو روکنے سے روکا جاسکے۔
ڈرائیو کا طریقہ:
ہینڈ وہیل گھڑی کی سمت یا گھڑی کی سمت گھومنے سے والو کے تنے کو اٹھنے یا گرنے کے ل. چلاتا ہے۔
- کھلا: ہینڈ وہیل گھڑی کی سمت کا رخ موڑنے سے والو کے تنے میں اضافہ ہوتا ہے ، گیٹ پلیٹ کو گزرنے کے لئے مکمل طور پر کھولنے کے لئے والو کے جسم کی چوٹی پر اٹھانا۔
- اختتامی: ہینڈ وہیل کا رخ موڑنے سے گھڑی کی سمت کا رخ گیٹ پلیٹ کو کم کرتا ہے۔ بلیڈ میڈیم کو کاٹ دیتا ہے ، اور مہر کی انگوٹھی سگ ماہی کے حصول کے لئے کمپریس ہوتی ہے۔
اسٹیم کی قسم:
- بڑھتے ہوئے تنے: اسٹیم نٹ والو کے جسم کے باہر واقع ہے۔ اسٹیم کی تحریک نظر آتی ہے ، جس سے والو کی حیثیت کی تشخیص اور چکنا کرنے میں مدد ملتی ہے۔
- غیر - بڑھتے ہوئے اسٹیم: اسٹیم نٹ کو گیٹ پلیٹ میں مربوط کیا جاتا ہے۔ گیٹ پلیٹ اٹھاتے ہوئے ہینڈ وہیل کا رخ موڑنے سے تنے کو گھومتا ہے۔ اسٹیم کی تحریک بیرونی طور پر نظر نہیں آتی ہے۔
04. پروڈکٹ ڈیزائن
05. پروڈکٹ خصوصیات
لفٹ - ٹائپ گیٹ پلیٹ سگ ماہی کی سطح پر عمل پیرا ہونے والے مادوں سے دور ہوجاتا ہے اور خود بخود ملبے کو صاف کرتا ہے۔
سٹینلیس سٹیل گیٹ پلیٹیں سنکنرن کی وجہ سے مہر کے رساو کو روکتی ہیں۔
سخت تمام - دھاتی سگ ماہی کی سطحیں لباس کے خلاف مزاحمت کو یقینی بناتی ہیں اور سگ ماہی کی ضروریات کو پورا کرتی ہیں۔
والو کے جسم پر مہر لگانے کی سطح میں نالیوں کا فقدان ہے ، جو اوشیشوں کی تعمیر کو روکتا ہے اور ہموار آپریشن کو یقینی بناتا ہے۔
کمپیکٹ ڈھانچے کی لمبائی مادے کی بچت کرتی ہے ، تنصیب کی جگہ کو کم کرتی ہے ، اور پائپ لائن کی طاقت کو مؤثر طریقے سے سپورٹ کرتی ہے۔
والو باڈی پر گائیڈ بلاکس مناسب گیٹ کی نقل و حرکت کو یقینی بناتے ہیں ، جبکہ چار کمپریشن بلاکس مؤثر مہر لگانے کی ضمانت دیتے ہیں۔
06. پروڈکٹ ایپلی کیشن
- کان کنی ، کوئلے کی دھلائی ، اور اسٹیل کی صنعتیں - کوئلے کے دھونے کے پائپ لائنوں ، فلٹر سلوری پائپ لائنوں ، راش ڈسچارج پائپ لائنوں وغیرہ کے لئے۔
- گندے پانی ، گندگی ، آلودگیوں ، اور معطل سالڈوں پر مشتمل واضح پانی کے لئے طہارت کا سامان - ؛
- کسی بھی حراستی کے گودا اور اسٹاک مرکب کے لئے گودا اور کاغذ کی صنعت - ؛
- راھ کی گندگی کے لئے پاور پلانٹ ایش کو ہٹانا -.
07. خدمات کو کارپوریٹ کریں
ہماری کمپنی جامع خدمات اور معاونت فراہم کرتی ہے تاکہ ہر کلائنٹ ریزوز کو اعلی - معیار کی اپنی مرضی کے مطابق حل کو یقینی بنایا جاسکے۔
-
کسٹم ڈیزائن:ہم مخصوص صنعت یا پروجیکٹ نیڈز کو پورا کرنے کے لئے OEM/ODM خدمات پیش کرتے ہیں۔
-
سخت کوالٹی کنٹرول:ہر ٹیپنگ کاٹھی کارکردگی ، مہر لگانے اور دباؤ برداشت کے لئے جانچ کی جاتی ہے۔
-
موثر ترسیل:ہماری مینوفیکچرنگ سہولت سے تیز اور قابل اعتماد شپنگ INSHANXI ، چین ، دنیا بھر میں صارفین کو
-
پیشہ ورانہ تعاون:ہماری تکنیکی ٹیم مشاورت کی پیش کش کرتی ہے اور انسٹالیشن ، مطابقت اور بحالی کے لئے - سیلزسٹینس کے بعد۔
08. قابلیت
09. پیکجنگ اور ٹرانسپورٹیشن
