01. مصنوعات کی تفصیل
ڈکٹائل آئرن سوئنگ چیک والو ایک قسم کا والو ہے جو خود بخود میڈیم کی طاقت کے تحت کھلتا اور بند ہوجاتا ہے۔ اس کا بنیادی کام میڈیم کے بیک فلو کو روکنا اور حادثات سے بچنا ہے۔ وہ بنیادی طور پر پٹرولیم، کیمیکل، فارماسیوٹیکل، کھاد، اور بجلی کی پیداوار جیسی صنعتوں میں پائپ لائن سسٹم میں استعمال ہوتے ہیں۔
02. بنیادی معلومات
| مواد | کاسٹ اسٹیل | کنکشن فارم | فلانج، ویلڈ، کلیمپ |
|---|---|---|---|
| ساخت | جھولنا | دباؤ | کم اور ہائی پریشر |
| فنکشن | Ddcy ڈبل لوب، Nrvr خاموشی، Sfcv ربڑ لوب، Nrvr خاموشی، Nrvr خاموشی | سگ ماہی فارم | دھات، گاسکیٹ، O-رنگ سیلنگ |
| بہاؤ کی سمت | یک طرفہ | معیاری | جے آئی ایس، بی ایس ڈبلیو، اے این ایس آئی، جی بی، دین |
| درخواست | صنعتی استعمال، پانی کا صنعتی استعمال، گھریلو استعمال | ڈیلیوری کا وقت | 15-25 دن |
| کوٹنگ | اپنی مرضی کے مطابق | ڈیزائن | BS 1868 / ASME B16.34 |
| سائز | DN15-DN1200 | کنکشن ختم کریں۔ | Flanged RF, FF, RfJ, Bw |
| آمنے سامنے | ASME B16.10 | اینڈ فلانج | ASME B16.5 |
| بی ڈبلیو اینڈ | ASME B16.25 | ٹیسٹ | API598 |
| اصل | چین | وارنٹی کا وقت | 24 ماہ |
| OEM/ODM | اپنی مرضی کے مطابق | پیکیج کا سائز | اپنی مرضی کے مطابق |
| ٹرانسپورٹ پیکیج | لکڑی کا کیس | تفصیلات | اپنی مرضی کے مطابق |
03. ساخت اور کام کرنے کا اصول
یک سمت بہاؤ کنٹرول:
سیال کو صرف ایک سمت میں بہاؤ کی اجازت دیتا ہے، خود بخود بیک فلو کو روکتا ہے (کسی بیرونی آپریشن کی ضرورت نہیں ہے)۔
بنیادی اقسام:
- سوئنگ کی قسم: ہینگڈ ڈسک ڈیزائن، تیز-بہاؤ/کم-اسپیڈ ایپلی کیشنز کے لیے موزوں
- لفٹ کی قسم: عمودی طور پر حرکت پذیر ڈسک، اعلی سگ ماہی کی کارکردگی
- ڈبل ڈسک کی قسم: ویفر-سٹائل، کم پریشر ڈراپ ڈیزائن
- بال چیک والو کی قسم: تیرتی ہوئی گیند کی ساخت، ملبے کے لیے بہترین رواداری
04. مصنوعات کی خصوصیات
ڈکٹائل آئرن سوئنگ چیک والو، جسے سوئنگ چیک والو یا سوئنگ چیک چیک والو بھی کہا جاتا ہے، درمیانے اور کشش ثقل کے بہاؤ کی بنیاد پر خود بخود کھلتا یا بند ہوجاتا ہے۔ اس کا کام پائپ لائن کے اندر میڈیم کے بیک فلو کو روکنا ہے۔
ڈکٹائل آئرن سوئنگ چیک والو ایک خودکار والو ہے جو بنیادی طور پر پائپ لائنوں میں استعمال ہوتا ہے جس میں میڈیا کے یک طرفہ بہاؤ کی ضرورت ہوتی ہے اور اسے افقی طور پر نصب کیا جانا چاہیے۔
صاف میڈیا کے لیے موزوں؛ ٹھوس ذرات یا اعلی viscosity پر مشتمل میڈیا کے لیے سفارش نہیں کی جاتی ہے۔
مین باڈی، اندرونی اجزاء، پیکنگ، گسکیٹ اور فاسٹنرز کے لیے مواد کو صارف کی ضروریات یا اصل آپریٹنگ حالات کے مطابق معقول طور پر ملایا جا سکتا ہے۔
05. پروڈکٹ کے پیرامیٹرز
| برائے نام سائز | برائے نام سائز (انچ) | F | H (تقریباً) |
|---|---|---|---|
| 25 | 1 | 127±2 | 115 |
| 40 | 1.1/2 | 165±2 | 130 |
| 50 | 2 | 203±2 | 145 |
| 65 | 2.1/2 | 216±2 | 155 |
| 80 | 3 | 241±2 | 175 |
| 100 | 4 | 292±2 | 200 |
| 125 | 5 | 330±2 | 210 |
| 150 | 6 | 356±2 | 240 |
| 200 | 8 | 495±3 | 275 |

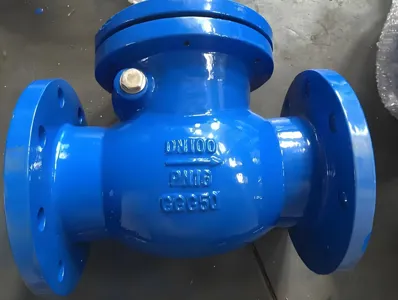

06. پروڈکٹ شوکیس
07. مصنوعات کی سفارشات
