پروڈکٹ کا تعارف

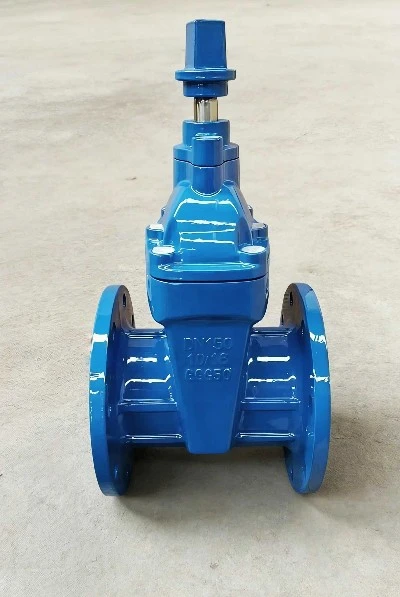

DIN/BS/AWWA ڈبل-Flanged Ductile Iron Gate Valve تین بڑے بین الاقوامی معیارات کی تعمیل کرتا ہے: DIN، BS اور AWWA۔ والو باڈی کو ہائی-ٹفنیس ڈکٹائل آئرن (QT450/GGG50) سے کاسٹ کیا گیا ہے، جس میں اعلی تناؤ کی طاقت اور بہترین اثر مزاحمت ہے۔ ایک ڈبل-فلانگڈ کنکشن ڈیزائن کو اپناتے ہوئے، والو قابل اعتماد سیلنگ کارکردگی کے ساتھ آسان تنصیب اور جدا کرنے کے قابل بناتا ہے۔ یہ گیٹ لفٹنگ کے ذریعے کام کرتا ہے، سیدھا بہاؤ گزرنے اور کم سیال مزاحمت کے ساتھ، مختلف بڑی-قطر کی واٹر ٹرانسمیشن پائپ لائنوں کے لیے موزوں ہے۔
تین معیاروں کے درمیان فرق
DIN (جرمنی):
صنعتی سیال پائپ لائنوں اور میونسپل سیوریج پائپ لائنوں کے لیے موزوں ہے۔ پروجیکٹ کے مالکان اصل مطالبات کے مطابق کاسٹ آئرن مواد کے مختلف درجات کا انتخاب کر سکتے ہیں۔
BS (برطانیہ):
عام طور پر تیل، پیٹرو کیمیکل اور مختلف صنعتی پائپ لائن کی سہولیات پر لاگو ہوتا ہے۔ یہ کام کرنے کے دباؤ کی ایک وسیع رینج کا احاطہ کرتا ہے، اور بڑے-قطر کی کاسٹ اسٹیل مصنوعات انتخاب کے لیے دستیاب ہیں۔
آوا (امریکہ):
یہ بنیادی طور پر نل کے پانی کی ترسیل کے لیے تیار کیا گیا ہے۔ زیادہ تر قابل اطلاق مواقع کم-دباؤ اور بڑے-بور پائپ لائن سسٹم ہیں۔ اینٹی-سنگرن سطح کا علاج ایک لازمی ضرورت ہے۔
پیرامیٹر
| آئٹم | تفصیل |
|---|---|
| پروڈکٹ کا نام | DIN/BS/AWWA ڈبل-فلاجڈ ڈکٹائل آئرن گیٹ والو |
| ڈیزائن معیاری | DIN3352, BS5163, AWWA C509/C515 |
| فلانج معیاری | EN1092-2 (DIN/BS)، AWWA C110 |
| آمنے سامنے | DIN3202 F4 |
| ٹیسٹ سٹینڈرڈ | EN12266-2, ISO5208 |
| سائز کی حد | DN50-DN600 (2"-24") |
| پریشر کلاس | PN10/PN16 اختیاری |
| شیل ٹیسٹ پریشر | 1.5 × برائے نام دباؤ |
| سیٹ ٹیسٹ پریشر | 1.1 × برائے نام دباؤ |
| قابل اطلاق میڈیم | صاف پانی، پینے کا پانی، غیر جانبدار سیوریج |
| درمیانہ درجہ حرارت | 0 ڈگری -80 ڈگری |
| باڈی / بونٹ کا مواد | ڈکٹائل آئرن GGG50/GJS500-7 |
| پچر | ڈکٹائل آئرن کور مکمل طور پر EPDM ربڑ کے ساتھ ولکنائزڈ ہے۔ |
| تنا | سٹینلیس سٹیل 420/304 |
| سٹیم نٹ | DZR Dezincification مزاحم پیتل |
| مہریں | EPDM (پینے کے پانی کا درجہ) |
| کوٹنگ | فیوژن بانڈڈ ایپوکسی (FBE)، AWWA C550، min.250μm موٹائی کے ساتھ تعمیل کریں |
| آپریشن | ہینڈ وہیل / آپریٹنگ نٹ دفن شدہ سروس، گیئر باکس اور ایکچوایٹر اختیاری کے لیے |
| سگ ماہی کی کارکردگی | دو-ڈائریکشنل ٹائٹ شٹ-آف، بلبل ٹائٹ |
کلیدی فوائد
بہترین بہاؤ:
والو سیٹ میں فلیٹ-نیچے کی ساخت ہوتی ہے۔ کیچڑ والو کے گہا کے اندر مشکل سے جمع ہوگا۔ سیال بغیر کسی رکاوٹ کے آسانی سے گزر سکتے ہیں۔
آسان آپریشن:
اسے کھولنے اور بند کرنے کی کارروائیوں کو مکمل کرنے کے لیے بڑی طاقت کی ضرورت نہیں ہے۔ دستی آپریشن آسانی سے ختم کیا جا سکتا ہے. ریموٹ فلو ایڈجسٹمنٹ کا احساس کرنے کے لیے الیکٹرک لوازمات اختیاری ہیں۔
مضبوط ڈھانچہ:
اعلی-طاقت والا ڈکٹائل آئرن اچھا اثر مزاحمت فراہم کرتا ہے۔ اعلیٰ حفاظتی تقاضوں کو پورا کرنے کے لیے کئی وضاحتیں متعلقہ فائر ریٹارڈنٹ سرٹیفیکیشن حاصل کر چکی ہیں۔
اقتصادی بحالی:
پہنے ہوئے سگ ماہی عناصر کو آسانی سے تبدیل کیا جاسکتا ہے۔ پہننے کے معاوضے کا ڈھانچہ سروس کی زندگی کو بڑھاتا ہے اور معمول کی دیکھ بھال کی تعدد کو کم کرتا ہے۔
انتخاب اور درخواست
درخواست کے منظرنامے:
میونسپل واٹر سپلائی اور نکاسی آب کی پائپ لائنیں، صنعتی درمیانی ترسیل کی لائنیں، آگ سے تحفظ کے نیٹ ورکس اور ماحولیاتی تحفظ کی سہولیات کی تعمیر۔
انتخابی نکات:
پینے کے پانی کی نقل و حمل کی پائپ لائنوں کے لیے AWWA معیاری والوز کو ترجیح دی جاتی ہے۔ BS پروڈکٹس درمیانے اور زیادہ{1}دباؤ والے صنعتی کام کرنے والے ماحول میں فٹ ہوتے ہیں۔ DIN ورژن میونسپل کی باقاعدہ تعمیر کے لیے موزوں ہیں۔ جب تنصیب کی جگہ کافی ہو تو بے نقاب تنے کی اقسام کو منتخب کریں۔ پوشیدہ تنے کے ڈھانچے دفن شدہ پائپ لائنوں کے لیے زیادہ موزوں ہیں۔ خصوصی ڈرائیونگ اسمبلیاں دھماکے سے لیس ہوں گی-کام کرنے والی سائٹس۔
تنصیب کا طریقہ
تنصیب سے پہلے والو کو چیک کریں۔ ماڈل، پریشر کی درجہ بندی اور مواد کی تصدیق کریں۔ نقصان کا معائنہ کریں اور اندرونی ملبے کو صاف کریں۔
پائپ لائن کی سیدھ کی تصدیق کریں۔ پائپ کی غلط ترتیب کو درست کرنے کے لیے والو کا استعمال نہ کریں۔ والو جسم پر دباؤ سے بچیں.
والو کو بہاؤ کی سمت کے ساتھ انسٹال کریں۔ لچکدار بیٹھا ہوا گیٹ والو دو-دشاتمک بہاؤ کی اجازت دیتا ہے۔
ریت اور ویلڈنگ سلیگ کو دھونے کے لیے پائپ لائن فلشنگ کے دوران گیٹ کو جزوی طور پر کھلا رکھیں۔
یکساں گاسکیٹ کمپریشن کو یقینی بنانے کے لیے فلینج بولٹس کو کراس سیکوئنس میں یکساں طور پر سخت کریں۔
تنصیب کے بعد، متعلقہ معیارات کے مطابق پریشر ٹیسٹ کریں۔
DIN/BS/AWWA ڈبل-فلاجڈ ڈکٹائل آئرن گیٹ والوز کی دیکھ بھال
ربڑ کے پچر کو چپکنے سے روکنے کے لیے والو کو وقفے وقفے سے چلائیں، خاص طور پر طویل مدتی جامد سروس کے لیے۔
اسٹیم اور بونٹ جوائنٹ پر بیرونی رساو کو چیک کریں۔ اگر رساو ہوتا ہے تو O-رنگ یا گیسکٹ کو تبدیل کریں۔
کوٹنگ کی سطح کا معائنہ کریں۔ سنکنرن سے بچنے کے لیے سکریچ شدہ ایف بی ای کوٹنگ کی مرمت کریں۔
جدا کرنا: پہلے پائپ لائن کو دبائیں اور نکالیں۔ بونٹ بولٹ کو ہٹا دیں پھر بونٹ اسمبلی کو اٹھا دیں۔
پہنا ہوا EPDM ویج، اسٹیم O-رنگ اور بونٹ گیسکٹ کو اصل اسپیئر پارٹس سے تبدیل کریں۔
ہموار آپریشن کے لیے اسٹیم تھریڈ اور اسٹیم نٹ کو باقاعدگی سے چکنا کریں۔
