بنیادی پیرامیٹرز
|
آئٹم |
ٹیکنیکل انڈیکس |
|
پائپ باڈی میٹریل |
اعلی جفاکشی ڈکٹائل آئرن QT500-7 |
|
تناؤ کی طاقت |
420MPa سے بڑا یا اس کے برابر |
|
پیداوار کی طاقت |
300MPa سے زیادہ یا اس کے برابر |
|
لمبائی (DN80~DN1000) |
10% سے زیادہ یا اس کے برابر |
|
لمبائی (DN1100~DN2600) |
7% سے زیادہ یا اس کے برابر |
|
برنیل سختی |
HB 230 سے کم یا اس کے برابر |
|
سگ ماہی گاسکیٹ |
EPDM ربڑ، T-ٹائپ پش-سیلف-سیلنگ گیسکٹ پر |
|
آئٹم |
ٹیکنیکل انڈیکس |
|
برائے نام قطر DN |
مکمل رینج DN80-DN2600mm |
|
معیاری موثر لمبائی |
6m (معیاری)؛ اختیاری 4m/5m/5.5m/9m |
|
مشترکہ قسم |
دبائیں-T-پر لچکدار ساکٹ جوائنٹ ٹائپ کریں۔ |
|
جوائنٹ کا قابل اجازت انحراف زاویہ |
3 ڈگری -5 ڈگری |
|
محوری توسیع اور سنکچن معاوضہ |
±20 ملی میٹر |
|
گریڈ |
قابل اجازت ورکنگ پریشر |
درخواست کی شرائط |
|
K7 |
1.0MPa سے کم یا اس کے برابر |
کمیونٹی گرین بیلٹس اور اتلی-دبے ہوئے فٹ پاتھوں کے لیے کم-پریشر برانچ پائپ |
|
K8 |
1.25MPa سے کم یا اس کے برابر |
غیر-موٹر وہیکل لین، روایتی برانچ پائپ، جیکنگ پائپ کے لیے کم از کم معیار |
|
K9 |
1.6MPa سے کم یا اس کے برابر |
میونسپل مین سڑکیں، ٹرنک پائپ لائنز، ڈیپ بیک فل (انجینئرنگ پروجیکٹس کے لیے عالمی معیار) |
|
K10 |
2.0MPa سے کم یا اس کے برابر |
بھاری-سڑکیں، گہری تدفین، لمبی-فاصلہ پائپ جیکنگ، ہائی-پریشر واٹر ٹرانسمیشن |
خصوصیات
دیوار کی موٹائی کی متعدد کلاسیں دستیاب ہیں۔
K7، K8، K9، اور K10 کے طور پر درجہ بندی، دیوار کی موٹائی میں بتدریج اضافہ ہوتا ہے۔ K8 پائپ-جیکنگ آپریشنز کے لیے کم از کم ضرورت ہے، جبکہ K9 عام طور پر مین لائنوں اور گہرے مٹی کے احاطہ والے حصوں کے لیے استعمال ہوتا ہے۔
اعلی طاقت اور کچلنے والی مزاحمت
ڈکٹائل آئرن اعلی جفاکشی اور کمپریشن اور اثر کے خلاف مزاحمت پیش کرتا ہے۔ روڈ ویز یا بھاری ڈیوٹی صنعتی علاقوں میں زیر زمین نصب ہونے پر یہ اخترتی اور فریکچر کے خلاف مزاحم ہے۔
لچکدار جوائنٹ میں-دبائیں۔
سگ ماہی صرف پائپ کو ساکٹ میں دھکیل کر حاصل کی جاتی ہے۔ کوئی بولٹ یا ویلڈنگ کی ضرورت نہیں ہے. جوائنٹ رساو کو روکتے ہوئے کونیی انحطاط اور محوری حرکت کو ایڈجسٹ کرتا ہے
1.T-کی شکل کا ڈکٹائل آئرن جیکنگ پائپ کا ڈھانچہ:
2. بنیادی تناؤ-بیئرنگ سطحیں ہیں: ساکٹ کی سطح اور فلینج کی آخری سطح۔
3. انٹرفیس فارم: انٹرفیس کنکشن میں سلائیڈ-استعمال کریں۔
4. بنیادی طور پر T-ٹائپ انٹرفیس اور K2T-قسم کے انٹرفیس میں تقسیم۔
T- قسم کے انٹرفیس کا پائپ قطر ہے: DN600~DN2600
K2T قسم کے انٹرفیس کا پائپ قطر ہے: DN1600~DN2600
5. انٹرفیس مہر خصوصی ربڑ سگ ماہی کی انگوٹی کو اپناتا ہے.
6. پائپوں کے علاوہ، پائپ لائن کی تنصیب میں پائپ کی متعلقہ اشیاء، ربڑ کے حلقے، بولٹ، گری دار میوے اور دیگر لوازمات بھی شامل ہیں۔
مسابقتی فائدہ
دیرپا-پائیدار، اور سنکنرن-مزاحم
اندرونی اور بیرونی دونوں سطحوں پر ایف بی ای (فیوژن بانڈڈ ایپوکسی) پاؤڈر کوٹنگز کے ساتھ، پائپ مٹی کے سنکنرن اور نل کے پانی کے میڈیا کے خلاف بہترین مزاحمت پیش کرتا ہے، جس کی سروس لائف پلاسٹک یا گرے کاسٹ آئرن پائپوں سے کہیں زیادہ ہے۔
محفوظ، مستحکم، اور لیک-ثبوت
ایک وقف شدہ ربڑ کی مہر سے لیس، یہ اعلی دباؤ کے خلاف مزاحمت پیش کرتا ہے اور درجہ حرارت کی انتہاؤں اور پانی کے دباؤ کے اتار چڑھاو کے مطابق ڈھالتا ہے، ایک قابل اعتماد، لیک{0} ثبوت کنکشن کو یقینی بناتا ہے۔
اعلی مادی طاقت اور بوجھ-برداشت کرنے کی صلاحیت
ڈکٹائل آئرن بہترین جفاکشی اور کرشنگ اور اثر کے خلاف مزاحمت پیش کرتا ہے۔ یہ بھاری بوجھ کے زیرِ زمین حصوں میں طویل مدتی-استعمال کے دوران خراب یا فریکچر نہیں ہوتا ہے۔
بنیادی فوائد
ٹی-ٹائپ پش-جوائنٹ، تیز تنصیب پر، ویلڈنگ یا بولٹ کو سخت کرنے کی ضرورت نہیں ہے۔
لچکدار سگ ماہی ڈیزائن، پائپ کونیی انحراف اور معمولی نقل مکانی کی اجازت دیتا ہے، ناہموار بنیادوں کے تصفیے کے خلاف مزاحم۔
ربڑ گسکیٹ کی مستحکم سگ ماہی کارکردگی، ہائی پریشر مزاحمت اور کم رساو کا خطرہ۔
ہموار اندرونی دیوار پانی کے بہاؤ کی مزاحمت اور توانائی کی کھپت کو کم کرتی ہے۔
طویل دفن سروس کی زندگی کے لئے قابل اعتماد اندرونی اور بیرونی ملعمع کاری.
اچھی سختی اور اثر مزاحمت، سڑکوں کے نیچے زیر زمین تنصیب کے لیے موزوں ہے۔
درخواست کے منظرنامے۔

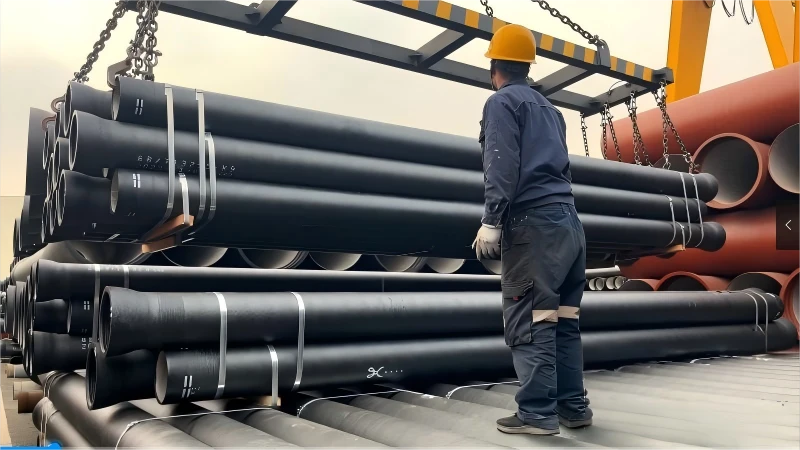

پیکنگ اور شپنگ
Shanxi Jintai Hongye Casting & Forging Machinery Co., Ltd.، جو چین کے صوبے شانزی میں واقع ہے، لوہے کے پائپ فٹنگز، پائپوں، مختلف والوز، اور مین ہول کور کا ایک سرکردہ صنعت کار ہے۔ آپ کو پیشہ ورانہ اور لچکدار حسب ضرورت حل فراہم کرنے کے لیے ہمارے پاس خودکار پروڈکشن لائنز اور تجربہ کار پروڈکشن ٹیکنالوجی ٹیم ہے۔
