مختلف ڈکٹائل آئرن پائپ کی متعلقہ اشیاء

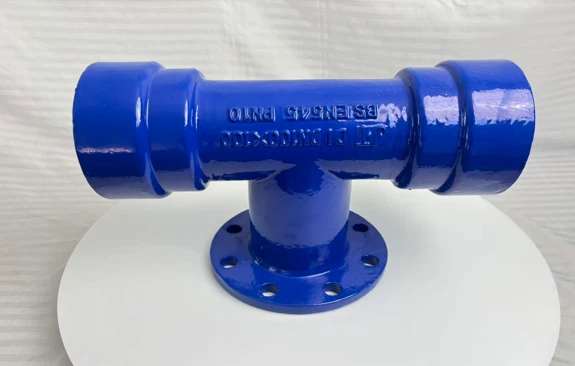

ساختی ترکیب:اس پائپ فٹنگ میں عام طور پر ایک سیدھا یا چھوٹا پائپ باڈی شامل ہوتا ہے جس کے ایک طرف فلینج ہوتا ہے، اور مختلف قطر کے پائپ ڈالنے کے لیے جسم کے دونوں طرف ساکٹ ڈھانچے ہوتے ہیں۔

کنکشن کا طریقہ:

1. ساکٹ اینڈ:پائپ کو ساکٹ میں داخل کرنے کے بعد، یہ عام طور پر ویلڈنگ (ساکٹ ویلڈنگ) یا ربڑ کی انگوٹھی کا استعمال کرتے ہوئے منسلک ہوتا ہے۔

2.فلینج اختتام:والوز، پمپس، یا بولٹ کے ذریعے کسی اور فلینج سے جڑا ہوا ہے، جس میں رساو کو روکنے کے لیے درمیان میں سیلنگ گیسکٹ ہے۔

خصوصیات اور فوائد:

1.مضبوط سگ ماہی کی کارکردگی:ساکٹ کا حصہ لچکدار فلر یا ویلڈنگ سے لیس ہے، جو زیادہ دباؤ کو برداشت کر سکتا ہے۔

2.زلزلہ مزاحمت اور لچک:اگر ساکٹ کنکشن میں ربڑ کی انگوٹھی استعمال کی جاتی ہے، تو اس میں ایک مخصوص زلزلہ مزاحمت اور محوری نقل مکانی کے معاوضے کی صلاحیت ہو سکتی ہے۔

3.آسان تنصیب اور دیکھ بھال:سنگل-فلانج کا ڈھانچہ پائپ کے پورے حصے کو الگ کرنا آسان بناتا ہے اور روزانہ کی دیکھ بھال میں سہولت فراہم کرتا ہے۔

مواد:عام طور پر مواد جیسے کاسٹ آئرن (مثلاً ڈکٹائل آئرن)، کاربن سٹیل، سٹینلیس سٹیل یا پلاسٹک سے بنا ہوتا ہے، جو کہ پہنچانے والے میڈیم اور ورکنگ پریشر پر منحصر ہوتا ہے۔

درخواست کے علاقے: بنیادی طور پر پانی کی فراہمی اور نکاسی آب کی پائپ لائنوں، صنعتی پانی کی فراہمی، سیوریج ٹریٹمنٹ، پیٹرو کیمیکل انجینئرنگ، بحری جہازوں اور خصوصی صنعتی پائپ لائن نیٹ ورکس میں استعمال ہوتا ہے۔

ڈکٹائل آئرن تھرو-وال فلینجز (عام طور پر تھرو-وال ونگ رِنگ پائپ یا ڈبل-فلنج شارٹ پائپ کے نام سے جانا جاتا ہے) پائپ کی فٹنگز ہیں جو خاص طور پر پانی کی فراہمی اور نکاسی آب کی پائپ لائنوں کو دیواروں یا پمپ روم کی دیواروں سے گزرنے کے لیے ڈیزائن کی گئی ہیں۔ وہ اعلی-طاقت والے ڈکٹائل آئرن سے بنے ہوتے ہیں، جس میں واٹر پروف ونگ رِنگ کاسٹ کیا جاتا ہے یا پائپ کے بیچ میں ویلڈیڈ کیا جاتا ہے، ساتھ ہی سیلنگ رِنگ اور فلینج بھی ہوتا ہے۔ ان میں ایک کمپیکٹ ڈھانچہ، اعلی طاقت، بہترین سگ ماہی اور واٹر پروف کارکردگی، سنکنرن مزاحمت، اور طویل سروس لائف شامل ہیں۔

مین پائپ کی متعلقہ اشیاء:ڈکٹائل آئرن سے کاسٹ (ISO 2531/GB 13295 معیارات کے مطابق)، عام طور پر ایک ڈبل-فلانج ڈھانچہ (یعنی، ڈبل-ڈسک فلاجڈ شارٹ پائپ)۔

واٹر-اسٹاپ فلانج:پائپ باڈی کے بیچ میں واقع ایک فلینج، جو پہلے سے-دیوار میں سرایت کرتا ہے، پائپ کی بیرونی دیوار اور دیوار کے درمیان رساو چینل کو مؤثر طریقے سے روکتا ہے۔

غدود کا فلینج:پائپ پر سگ ماہی کی انگوٹی کو مضبوطی سے دبانے کے لیے بولٹ کے ساتھ استعمال کیا جاتا ہے۔

سگ ماہی کی انگوٹی:ربڑ سے بنا، پائپ اور سگ ماہی کے علاقے کے درمیان رکھا، ایک لچکدار مہر فراہم کرتا ہے.

تفصیلات:DN80 - DN1600mm۔

دباؤ کی درجہ بندی:عام طور پر PN10, PN16, PN25۔

کنکشن کا طریقہ:فلانج کنکشن (ڈبل ڈسک)، یا ایک سرے پر فلینج اور دوسرے سرے پر ساکٹ۔

1. واٹر ورکس اور سیوریج ٹریٹمنٹ پلانٹس میں صاف پانی کے ٹینکوں اور پمپ رومز کی دیواریں۔

2. تہہ خانے، شہری دفاع کے منصوبے، اور دیواروں سے گزرنے والی سرنگیں۔

3. دیواروں میں گھسنے والی صنعتی پائپ لائنوں کو سخت واٹر پروفنگ کی ضرورت ہوتی ہے۔

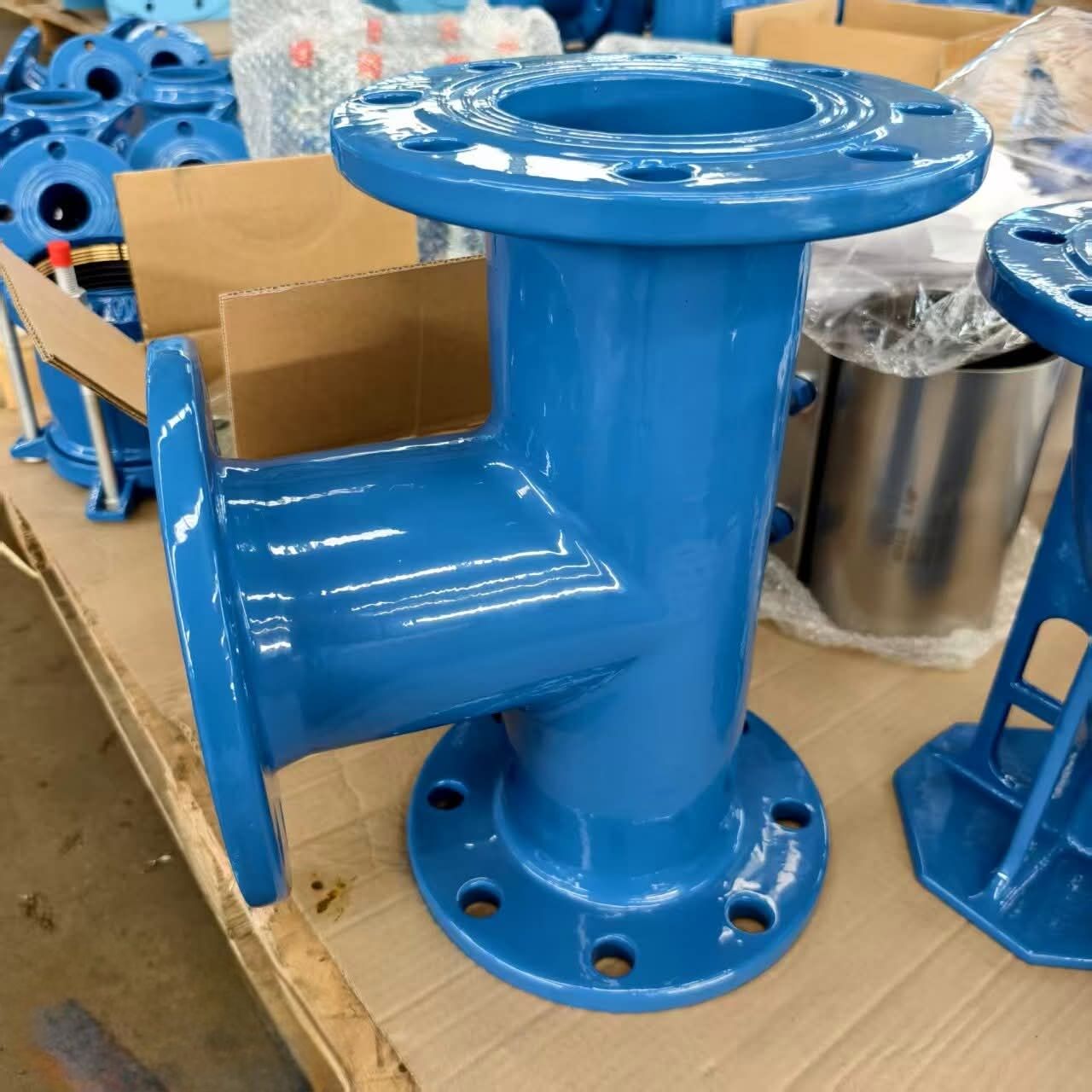

فل فلانج ٹی (یا فل ڈسک ٹی، تھری-ڈسک ٹی) ایک ٹی-قسم کا پائپ ہے جس کے تینوں سروں پر فلینج لگے ہیں۔ یہ بنیادی طور پر پائپ نیٹ ورکس میں سیال کے بہاؤ کی سمت کو موڑنے، ضم کرنے یا تبدیل کرنے کے لیے استعمال ہوتا ہے۔ اس میں سگ ماہی کی مضبوط کارکردگی، ہائی پریشر مزاحمت، اور آسان تنصیب اور جداگانہ خصوصیات ہیں، اور یہ پانی کی فراہمی اور نکاسی آب، صنعتی اور آگ سے تحفظ کے شعبوں میں بڑے پیمانے پر استعمال ہوتا ہے۔ یہ عام طور پر ڈکٹائل آئرن پائپ فٹنگز یا ہائی پریشر پائپ لائنوں میں پایا جاتا ہے۔

1. ڈھانچہ: ایک مرکزی پائپ اور ایک طرف ایک شاخ پائپ پر مشتمل ہوتا ہے، تینوں بندرگاہوں پر فلینجز (مکمل فلینجز) کے ساتھ، بولٹ اور گاسکیٹ کے ذریعے پائپ لائن یا دیگر والو اسمبلیوں تک محفوظ ہوتے ہیں۔

2. اقسام:

   مساوی قطر کی فل فلانج ٹی:تینوں بندرگاہیں ایک ہی قطر کی ہیں۔

   فل فلانج ٹی کو کم کرنا:مین پائپ اور برانچ پائپ کے مختلف قطر ہوتے ہیں، جو سسٹم کے اندر بہاؤ کو کم کرنے کے لیے استعمال ہوتے ہیں۔

1. ڈکٹائل آئرن: سب سے عام مواد، پانی کی فراہمی، نکاسی آب، اور گیس کی فراہمی کے نیٹ ورک کے لیے موزوں، اعلی طاقت اور سنکنرن مزاحمت کا حامل ہے۔

2. کاربن سٹیل/سٹین لیس سٹیل: پٹرولیم، کیمیکل، اور ہائی-دباؤ والی صنعتی پائپ لائنوں میں استعمال ہوتا ہے۔

3. جامع مواد: خصوصی corrosive ماحول میں استعمال کیا جاتا ہے.

III فلینج کے معیارات اور تکنیکی پیرامیٹرز





15

معیاری:



فلینجز کا انتخاب کرتے وقت، یہ یقینی بنانا ضروری ہے کہ فلینج کے طول و عرض اے این ایس آئی (امریکن اسٹینڈرڈ)، ڈی آئی این (جرمن اسٹینڈرڈ)، جے آئی ایس (جاپانی اسٹینڈرڈ)، جی بی (چائنیز اسٹینڈرڈ) وغیرہ کے مطابق تصریحات سے مماثل ہوں۔

32

دباؤ کی سطح:



فلینج کی درجہ بندی اس کے دباؤ-برداشت کی صلاحیت کا تعین کرتی ہے، جیسے کہ 10K، PN10، PN16، وغیرہ۔

18

کیلیبر کی حد:



یہ کم-پریشر DN50 سے لے کر ہائی-پریشر یا بڑے-ڈاس DN300 اور اس سے اوپر تک ہر چیز کا احاطہ کرتا ہے۔

1. پانی کی فراہمی کی پائپ لائنیں: پانی کی تقسیم کے لیے DN300 اور اس سے اوپر کے مین پائپوں سے جڑیں۔

2. سیوریج اور کیچڑ کو ہٹانا: پائپ لائنوں سے کیچڑ اور نجاست کو دور کرنے کے لیے کیچڑ ہٹانے والی ٹی (مکمل-پینل نیچے والی ٹی) کے طور پر استعمال کیا جاتا ہے۔

3. صنعتی پائپ لائنز: میڈیا ڈائیورژن اور کیمیکل، پیٹرو کیمیکل اور پاور جیسی صنعتوں میں انضمام کے لیے استعمال کیا جاتا ہے۔

1. فوائد: ویلڈیڈ ٹیز کے مقابلے میں، تمام-فلنج ٹیز کا سب سے بڑا فائدہ ان کو جدا کرنے میں آسانی ہے، جس سے بعد میں دیکھ بھال، مرمت اور تبدیلی میں آسانی ہوتی ہے۔

2. انسٹالیشن پوائنٹس: انسٹالیشن کے دوران، ایک سگ ماہی گاسکیٹ کا استعمال کیا جانا چاہیے، اور بولٹ کو یکساں طور پر اور ہم آہنگی سے سخت کیا جانا چاہیے تاکہ فلینج کی سطحوں کے درمیان سخت فٹ کو یقینی بنایا جا سکے اور رساو کو روکا جا سکے۔

سسٹم کے محفوظ اور مستحکم آپریشن کو یقینی بنانے کے لیے تمام-فلنج ٹیز کلیدی اجزاء میں سے ایک ہیں۔ پائپ لائن سسٹم کے طویل مدتی آپریشن کے لیے صحیح مواد اور معیارات کا انتخاب بہت ضروری ہے۔
