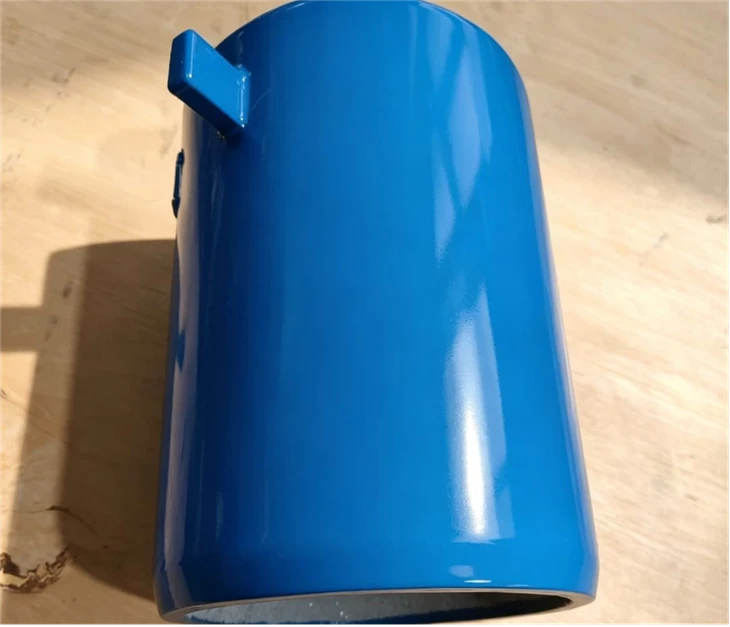

Flanged بازو مختصر پائپ

زمرہ

آئٹم

تفصیلات

بنیادی مواد

میٹریل گریڈ

QT450-10 ڈکٹائل آئرن

Nodularity کی شرح

90% سے زیادہ یا اس کے برابر

تناؤ کی طاقت

450MPa سے زیادہ یا اس کے برابر

لمبا ہونا

10% سے زیادہ یا اس کے برابر

برنیل سختی

180HBW سے کم یا اس کے برابر

میٹریل اسٹینڈرڈ

GB/T 13295, ISO 2531, EN 545

ایف بی ای کوٹنگ

کوٹنگ کا رنگ

پینے کے پانی کی فراہمی کے لیے خصوصی نیلا

کوٹنگ موٹائی

اندرونی 300μm سے بڑا یا اس کے برابر، بیرونی بڑا یا 250μm کے برابر

کوٹنگ کا عمل

اعلی-درجہ حرارت الیکٹرو اسٹاٹک چھڑکاو اور لازمی اعلی-درجہ حرارت کو ٹھیک کرنا

پریشر کی درجہ بندی

برائے نام دباؤ

PN10, PN16 (میونسپل واٹر سپلائی کے لیے مین)

ہائیڈرو سٹیٹک ٹیسٹ پریشر (PN10)

5MPa

ہائیڈرو سٹیٹک ٹیسٹ پریشر (PN16)

4MPa

سائز کی حد

حسب ضرورت برائے نام قطر

DN80, DN100, DN150, DN200, DN250, DN300, DN350, DN400, DN500, DN600

موازنہ طول و عرض

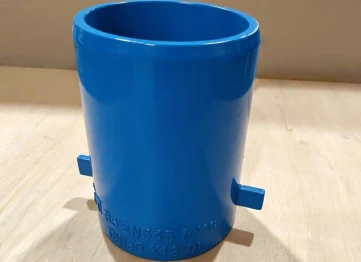

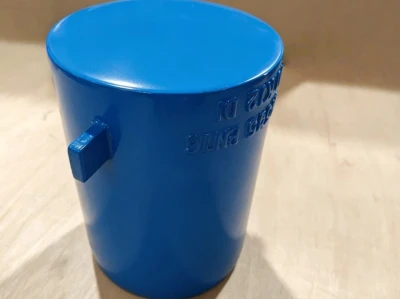

فکسنگ لگز کے ساتھ فلینج آستین کی مختصر پائپ

لگ کے بغیر عام آستین

بنیادی فوائد

تعمیراتی کارکردگی اور لاگت

پہلے سے- ویلڈڈ ڈبل فکسنگ لگز فیکٹری میں مکمل ہو چکے ہیں۔ پائپ کو براہ راست دیواروں، بریکٹس اور آلات کے اڈوں پر -سائٹ سیکنڈری ویلڈنگ یا اضافی سپورٹ فیبریکیشن کے بغیر لگایا جا سکتا ہے۔

کوئی مقررہ بڑھتے ہوئے ڈھانچہ نہیں ہے۔ سائٹ پر کسٹم بریکٹ اور ویلڈنگ سپورٹ درکار ہے، جس کے نتیجے میں پیچیدہ طریقہ کار اور زیادہ لیبر اور مواد کی کھپت ہوتی ہے۔

تعمیراتی مدت کو بہت کم کر دیتا ہے، مزدوری اور مادی لاگت میں 30% سے زیادہ کمی لاتا ہے، اور فوری منصوبوں اور پائپ لائن کی تزئین و آرائش کے کاموں کے مطابق ہوتا ہے۔

پائپ لائن آپریشن استحکام

لگز پائپ کی پوزیشن کو مضبوطی سے لاک کرتے ہیں، محوری پانی کے زور کو مؤثر طریقے سے آفسیٹ کرتے ہیں، پائپ کی نقل مکانی اور ساکٹ کے ڈھیلے ہونے کو روکتے ہیں، اور ربڑ کی مہر کو برقرار رکھتے ہیں۔

کوئی محدود ڈھانچہ نہیں۔ طویل-پانی کے دباؤ کے اثرات کے تحت، پائپ سلائیڈنگ کا شکار ہے، جس سے ربڑ کی انگوٹھی کی خرابی، مہر کی خرابی اور بار بار رساو کے مسائل پیدا ہوتے ہیں۔

ساختی طور پر پائپ لائن کے رساو کے خطرات سے بچتا ہے، طویل-پائپ نیٹ ورک کے استحکام کو بہت بہتر بناتا ہے اور فروخت کے بعد-مینٹیننس کو کم کرتا ہے۔

درخواست کے منظرنامے اور موافقت

خاص طور پر پمپ سٹیشن کے داخلے/آؤٹ لیٹس، تہہ خانے کی دیوار میں داخل ہونے اور آلات کے کنکشن کے لیے ڈیزائن کیا گیا ہے۔ یہ مستحکم مدد اور یکساں تناؤ فراہم کرتا ہے، جو پانی کی صفائی، تعمیراتی پانی کی فراہمی اور اعلیٰ-میونسپل پروجیکٹس کے لیے موزوں ہے۔

پیشہ ورانہ مدد کے بغیر سادہ ڈھانچہ۔ پائپ لائن کمپن اور معطلی کا شکار ہے، صرف بنیادی پائپ کنکشن کے لیے موزوں ہے، اعلی-استحکام کام کرنے کے حالات کو پورا کرنے سے قاصر ہے۔

مضبوط استعداد اور اعلی کام کرنے کی حالت موافقت۔ یہ اعلی-معیاری میونسپل اور تعمیراتی پانی کی فراہمی کے منصوبوں کے لیے ایک حسب ضرورت ضروری پروڈکٹ ہے۔
