وضاحتیں

آئٹم	تفصیلات
بنیادی مواد	ڈکٹائل آئرن EN-GJS-450-10
ایگزیکٹو معیارات	ISO 2531, EN 598
پریشر کلاس	PN10/PN16/PN25
سائز کی حد	DN50×40 ~ DN1200×1000
کنکشن کی قسم	ڈبل فلینج ختم ہوتا ہے۔

کوٹنگ کے پیرامیٹرز

آئٹم	پیرامیٹر
کوٹنگ کا مواد	دو-جزو پولی یوریتھین
اندرونی دیوار کی موٹائی	300 ~ 600 μm
بیرونی دیوار کی موٹائی	600 ~ 1000 μm
ساحل کی سختی	D60 ~ D85، اعلی اثر مزاحمت
چپکنے والی طاقت	5 MPa سے زیادہ یا اس کے برابر
آپریٹنگ درجہ حرارت	-20 ڈگری ~ +80 ڈگری
قابل اطلاق پی ایچ رینج	2 ~ 12
فیچر	اعلی جفاکشی، کھرچنے کے خلاف مزاحم، سائٹ پر قابل مرمت

آئٹم	پیرامیٹر
کوٹنگ کا مواد	فیوژن بانڈڈ ایپوکسی پاؤڈر
اندرونی دیوار کی موٹائی	300 μm
بیرونی دیوار کی موٹائی	400 ~ 600 μm
سختی	اعلی سختی، بھاری اثر کے تحت ٹوٹنے والی
چپکنے والی طاقت	4 MPa سے زیادہ یا اس کے برابر
آپریٹنگ درجہ حرارت	-10 ڈگری ~ +60 ڈگری
قابل اطلاق پی ایچ رینج	4 ~ 10
فیچر	صاف پانی کی پائپ لائنوں کے لیے ہموار سطح، فوڈ-گریڈ

ساخت

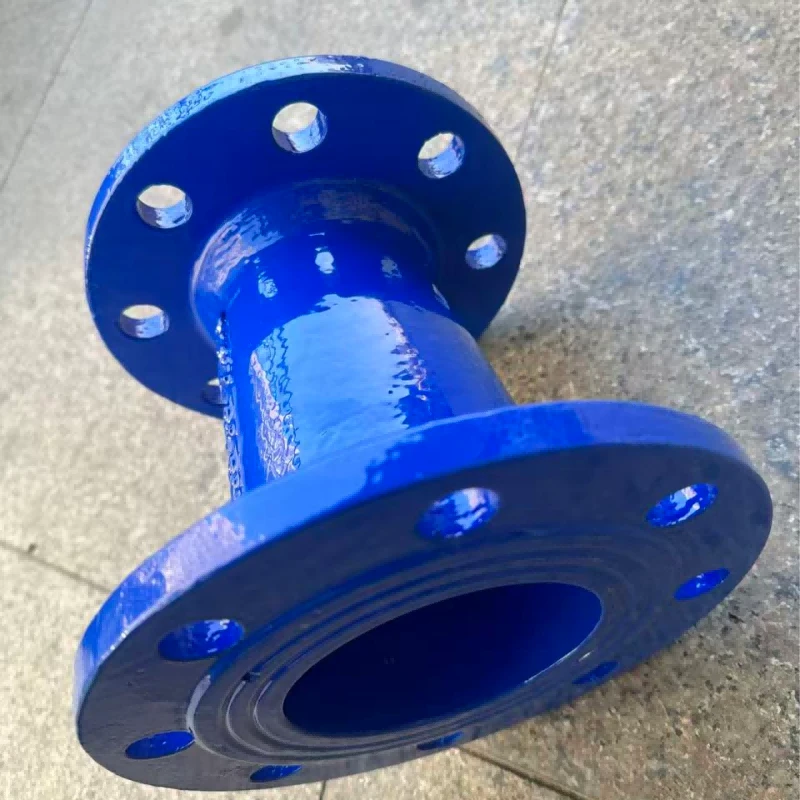

دونوں سرے مختلف برائے نام قطر (ایک بڑا اور ایک چھوٹا) کے معیاری فلینجز سے لیس ہیں۔ پائپ باڈی میں ایک ٹیپرڈ ٹرانزیشن ہے، اور پائپ کے دو سوراخوں کے مراکز ایک ہی سیدھی لائن پر ہیں، جس سے ایک مرتکز کم کرنے والی ساخت بنتی ہے۔

سطح کو نیلے رنگ کے epoxy رال کے ساتھ لیپت کیا گیا ہے، جو کہ لوہے کی متعلقہ اشیاء کے لیے ایک عام اینٹی سنکنرن علاج کا عمل ہے، جو پینے کے پانی کے پائپ لائن نیٹ ورکس کی سینیٹری اور سنکنرن مخالف- ضروریات کو پورا کرتا ہے۔

سائز کی قسم	ساختی خصوصیت
DN بڑا × DN چھوٹا	بڑی پائپ لائن کے اختتام کے لیے بڑا فلانج، چھوٹی پائپ لائن کے اختتام کے لیے چھوٹا فلانج
ٹیپر کی لمبائی	ہموار بہاؤ گزرنے کے لیے معیاری قومی ٹیپر کے ساتھ ڈیزائن کیا گیا ہے۔
اندرونی بہاؤ چینل	مسلسل ہموار اندرونی دیوار، پھیلاؤ، سکڑنے والی گہاوں اور ریت کے سوراخوں سے پاک

بنیادی خصوصیات

پائپ قطر کی منتقلی:

مختلف برائے نام قطر کے ساتھ پائپوں کے درمیان ہموار کنکشن کا احساس کریں، بڑے پیمانے پر پمپ ان لیٹس اور آؤٹ لیٹس، والوز کے آگے اور پیچھے، اور پائپ نیٹ ورکس کے مختلف حصوں کے قطر-پر لاگو ہوتے ہیں۔

سیال مزاحمت کو کم کریں:

ٹیپرڈ ڈھانچہ پائپ قطر میں اچانک تبدیلی، توانائی کی کھپت اور آپریٹنگ شور کو کم کرنے کی وجہ سے ہنگامہ خیزی اور دباؤ کے نقصان کو کم کرتا ہے۔

فلینگ کنکشن:

دونوں سروں پر فلینجز دیگر معیاری فلینجڈ فٹنگز، والوز اور آلات کے ساتھ فوری رابطہ قائم کرتے ہیں، تنصیب اور دیکھ بھال میں سہولت فراہم کرتے ہیں۔

مرتکز ڈیزائن ہوا میں رکاوٹ اور مائع جمع ہونے سے روکتا ہے:

عمودی پائپ لائن کی تنصیب کے لیے، مرتکز ڈھانچہ مائع جمع کرنے کے لیے ڈیڈ زون کے بغیر یکساں سیال کی ترسیل کو یقینی بناتا ہے۔ جب مناسب سمت کے ساتھ افقی طور پر نصب کیا جاتا ہے، تو یہ پائپ لائن نیٹ ورک کے مستحکم آپریشن کی ضمانت کے لیے پائپ کے اندر پھنسی ہوا سے بھی بچتا ہے۔

انتخاب کے پیرامیٹرز

دو سروں کے برائے نام قطر (مثلاً DN200×DN100، بڑا سرا پہلے، چھوٹا آخر آخری)

برائے نام پریشر کلاس (PN10/PN16/PN25)

فلینج کا معیار (جی بی اسٹینڈرڈ / یورپی اسٹینڈرڈ / امریکن اسٹینڈرڈ)

مٹیریل اور اینٹی-سنکنرن تقاضے (پینے کے-واٹر گریڈ ایپوکسی کوٹنگ، وغیرہ) ملاوٹ کے اجزاء سے مکمل طور پر مماثل ہونے کے لیے برائے نام دباؤ، فلینج اسٹینڈرڈ اور سیلنگ چہرے کی قسم کی تصدیق کریں۔ پروجیکٹ کی قبولیت کی ضروریات کو پورا کرنے کے لیے قابل اطلاق معیارات اور ٹیسٹ رپورٹس کی تصدیق کریں۔

کلاسیکی ایپلی کیشنز

میونسپل واٹر سپلائی پائپ نیٹ ورک کے قطر کی منتقلی کے نوڈس اور برانچ کنکشن والے حصے۔

ثانوی واٹر سپلائی پمپ ہاؤسز میں پمپ انلیٹس/آؤٹ لیٹس اور والوز کے دونوں طرف پائپ قطر کے ٹرانزیشن سیکشنز۔

آگ کے پانی کی فراہمی کے نظام اور صنعتی گردش کرنے والے پانی کے نظام میں قطر کو تبدیل کرنا۔

جوڑوں کو کم کرنا جو فلینج والے والوز جیسے گیٹ والوز، بٹر فلائی والوز اور چیک والوز کے ساتھ ملتے ہیں۔
