ایئر کنٹرول ٹکنالوجی کے شعبے میں ڈبل اوریفیس ایئر والو ایک اہم حل ہے۔ پائپ لائنوں کے اندر ویکیوم کی تشکیل کو روکنے کے لئے ڈیزائن کیا گیا ہے ، یہ والو مستحکم بہاؤ کی شرح کو برقرار رکھنے میں مدد کرتا ہے اور سسٹم کے موثر عمل کو یقینی بناتا ہے۔

01. پروڈکٹ کی تفصیل

ڈبل ٹائیفیس ایئر والو پائپ لائنوں کے اندر ویکیوم کی تشکیل کو روکنے کے لئے ڈیزائن کیا گیا ہے۔ یہ والو مستحکم بہاؤ کو برقرار رکھنے میں مدد کرتا ہے اور سسٹم کو موثر انداز میں چلانے کے قابل بناتا ہے۔

ڈبل ٹائیفیس ایئر والو میں دو آزاد بندرگاہیں ہیں - ایک ہوا کی مقدار کے لئے ایک اور ایک راستہ کے لئے ایک۔ یہ ڈیزائن زیادہ سے زیادہ دباؤ کنٹرول کو قابل بناتا ہے ، یہاں تک کہ انتہائی مطالبہ کرنے والی ایپلی کیشنز میں بھی قابل اعتماد کارکردگی کو یقینی بناتا ہے۔

02. پروڈکٹ خصوصیات

ایک ہوشیار فلوٹ ڈیزائن سسٹم سے ہوا کو وقت سے پہلے والو کو بند کرنے سے روکتا ہے

ہوا کے بہاؤ کی بڑی گنجائش

پانی سے رابطے کے ساتھ لوہے کے تمام حصوں کو پینے کے پانی سے منظور شدہ ، فیوژن بانڈڈ ایپوکسی کے ساتھ لیپت کیا جاتا ہے

لچکدار مہریں ای پی ڈی ایم ربڑ سے بنی ہیں اور سیٹ ایبز ہے ، پینے کے تمام پانی کی منظوری دی گئی ہے

دوسرے تمام داخلی حصے انتہائی سنکنرن مزاحم AISI 316 سٹینلیس سٹیل یا ABS ہیں

کوئی حرکت پذیر حصے داخلی کوٹنگ کو چھو نہیں رہے ہیں

03. اہم حصوں کا مواد

نہیں	حصہ	مواد	معیار
نہیں	حصہ	مواد	ہم	بی ایس	سے	میں
1	جسم	ductile آئرن	-	BS 2789 500-7	DIN1693 GG50	EN1563 GJS500
2	فلوٹ گائیڈ	ABS	-	-	-	-
3	فلوٹ	ABS	-	-	-	-
4	ڈرین پلگ	سٹینلیس سٹیل	-	BS 970 304 s 15	-	-
5	تائید	ABS	-	-	-	-
6	سیٹ رنگ	ای پی ڈی ایم	-	BS2494	-	EN681.1
7	نشست کی حمایت	ABS	-	-	-	-
8	کور	ductile آئرن	-	BS 2789 500-7	DIN1693 GG50	EN1563 GJS500
9	واشر	زنک - چڑھایا اسٹیل	-	BS4190	-	-
10	نٹ	زنک - چڑھایا اسٹیل	-	BS4190	-	-
11	گائے	ductile آئرن	-	BS 2789 500-7	DIN1693 GG50	EN1563 GJS500
12	واشر	زنک - چڑھایا اسٹیل	-	BS4190	-	-
13	نٹ	زنک - چڑھایا اسٹیل	-	BS4190	-	-
14	بولٹ	زنک - چڑھایا اسٹیل	-	BS4190	-	-
15	o - رنگ	ای پی ڈی ایم	-	BS2494	-	EN681.1
16	سائیڈ باڈی	ductile آئرن	-	BS 2789 500-7	DIN1693 GG50	EN1563 GJS500
17	ٹوپی	نایلان	-	-	-	-
18	گاسکیٹ	ای پی ڈی ایم	-	BS2494	-	EN681.1
19	بریکٹ	نایلان	-	-	-	-
20	سکرو	سٹینلیس سٹیل	-	BS 970 304 s 15	-	-
21	سیٹ	-	-	BS2494	-	EN681.1
22	قبضہ پن	سٹینلیس سٹیل	-	BS 970 304 s 15	-	-
23	سائیڈ فلوٹ	ABS	-	-	-	-
24	جڑنا	زنک - چڑھایا اسٹیل	-	BS4190	-	-

product-565-514

04. پروڈکٹ طول و عرض

D	H	فلانج طول و عرض DIN2501 کی تعمیل کرتے ہیں
		D	D	C	C	g	g	f	t	t	n-d	n-d
		1	1.6	1	1.6	1	1.6		1	1.6	1	1.6
50	400	165	165	125	125	99	99	3	19	19	4-19	4-19
65	400	185	185	145	145	118	118	3	19	19	4-19	4-19
80	448	200	200	160	160	132	132	3	19	19	8-19	8-19
100	448	220	220	180	180	156	156	3	19	19	8-19	8-19
150	650	285	285	240	240	211	211	3	19	19	8-23	8-23
200	710	340	340	295	295	266	266	3	20	20	8-23	12-23
250	930	395	405	350	355	319	319	3	22	22	12-23	12-28
300	930	445	460	400	410	370	370	4	24.5	24.5	12-23	12-28

05. پروڈکٹ اثرات

①/

ڈبل ٹائیفیس ایئر والو میں دو راستہ بندرگاہیں شامل ہیں ، ایک بڑی اور ایک چھوٹی ، بڑی بندرگاہ کا قطر بنیادی طور پر معیاری پائپ سائز سے ملتا جلتا ہے۔

②/

زیادہ سے زیادہ صلاحیت اور ہلکے وزن کی تعمیر کی پیش کش کرکے ، ڈبل ٹائیفیس ایئر والو پائپنگ مواد سے قطع نظر تمام ایپلی کیشنز اور انسٹالیشن پیرامیٹرز کو ایڈجسٹ کرتا ہے۔ کم سے کم حرکت پذیر حصوں کی خاصیت ، یہ قابل اعتماد والو لمبی عمر کو یقینی بناتا ہے۔

③/

کام کرنے والے دباؤ کے تحت بھرنے/نکالنے کے کاموں کے دوران ہوا کی بڑی مقدار کو جاری کرنے/داخل کرنے کے لئے موزوں ہے۔

06. پروڈکٹ ایپلی کیشنز

پلمبنگ سسٹم

پائپ لائن کے اعلی مقام پر ، موڑ پر ، یا ہوا کے جالوں پر نصب کیا گیا ، اس طرح کے نظاموں میں یہ سب سے عام اطلاق ہے۔ اونچائی - بلڈنگ واٹر سپلائی سسٹم میں ، یہ ہوا کے تالوں کی وجہ سے پانی کے ناکافی دباؤ یا ناقص بہاؤ کو روکتا ہے۔

حرارتی اور ائر کنڈیشنگ سسٹم

گرمی کے پائپوں یا ائر کنڈیشنگ واٹر سسٹم سے ہوا کو دور کرنے کے لئے استعمال کیا جاتا ہے ، جیسے ریڈی ایٹرز جیسے گرم ہونے میں ناکام اور ضرورت سے زیادہ پائپ شور کو روکتے ہیں۔

فائر پروٹیکشن سسٹم

خودکار چھڑکنے والے نظاموں میں ، دوہری - پورٹ ایئر والوز نظام کے پانی کی بھرتی اور ہوا کو روکنے کے عمل کو تیز کرتے ہیں ، جس سے آگ کے ابتدائی مراحل کے دوران آگ کے دباؤ کے لئے پانی کے تیزی سے خارج ہونے والے مادے کو یقینی بنایا جاتا ہے۔

صنعتی پائپنگ

کیمیائی پروسیسنگ اور سمندری ایپلی کیشنز جیسے خصوصی ماحول میں ، ڈبل - پورٹ ایئر والوز سنکنرن سے بنی - مزاحم مواد (جیسے سٹینلیس سٹیل) کو مؤثر گیسوں کو نکالنے یا اعلی - درجہ حرارت ، اعلی {3 {3} دباؤ کی شرائط سے نمٹنے کے لئے منتخب کیا جاتا ہے۔

چین کے صوبہ شانسی میں ، شانسی جنٹائی ہانگے کاسٹنگ اینڈ فورجنگ اینڈ مشینری کمپنی ، جس میں چین کے صوبہ شانسی میں ، لوہے کے لوہے کی پائپ کی متعلقہ اشیاء ، پائپ لائنوں ، مختلف والوز ، اور مینہول کور کے سرکردہ مینوفیکچررز میں سے ایک ہے ، جس سے خطے کے وافر صنعتی خام مال کا فائدہ اٹھایا جاتا ہے۔

مزید معلومات کے لئے ، براہ کرم ہم سے رابطہ کریں: واٹس ایپ/وی چیٹ: +86 18334738900
ای میل پتے: info@jthypipe.com ؛ jthypipeamy@126.com

ڈاؤن لوڈ، اتارنا ٹیگ: ڈبل اوریفیس ایئر ریلیز والو ، چین ڈبل اوریفیس ایئر ریلیز والو مینوفیکچررز ، سپلائرز

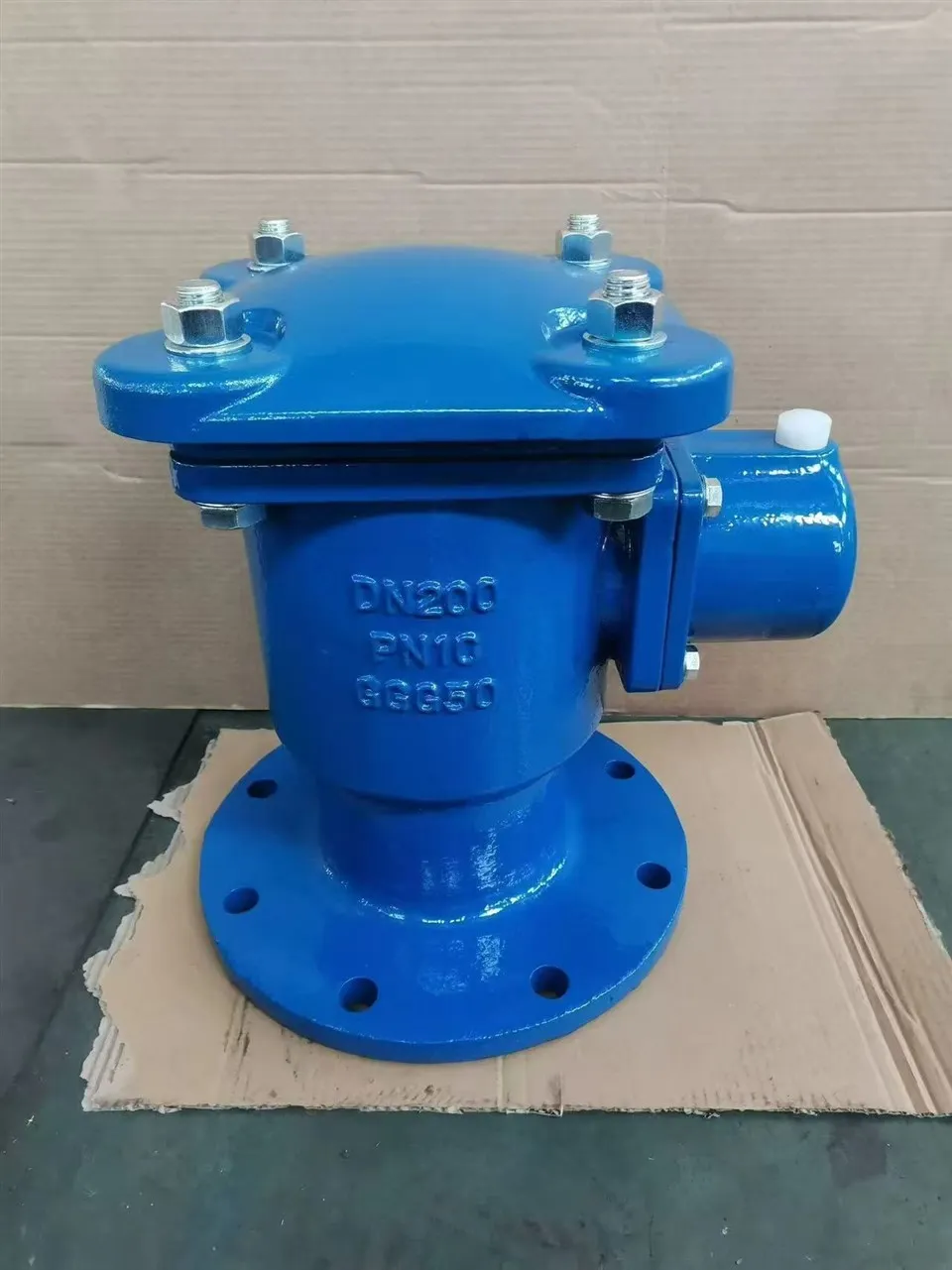

ڈبل orifice ہوا کی رہائی والو
