ڈکٹائل آئرن پائپ فٹنگز کی تفصیلی وضاحت

ڈکٹائل آئرن پائپ فٹنگز پائپ فٹنگز ہیں جو میگنیشیم یا نایاب ارتھ میگنیشیم کو گولڈ اسفیرائڈائزنگ ایجنٹوں کے ساتھ ٹریٹ کرکے بنائی جاتی ہیں۔ وہ عام طور پر پانی کی فراہمی، نکاسی آب، اور سیوریج کی صنعتوں میں استعمال ہونے والے پائپ مواد ہیں۔

سینٹری فیوگل ڈکٹائل آئرن پائپس اور میچنگ فٹنگز پر مشتمل، میونسپل کاسٹنگ پروڈکٹس واٹر سپلائی اور ڈرینیج، ہیٹنگ، واٹر کنزرونسی اور انٹیگریٹڈ پائپ گیلری فیلڈز میں بڑے پیمانے پر استعمال ہوتے ہیں [2] [5]۔ یہ سینٹرفیوگل کاسٹنگ کے عمل کو اپناتا ہے، اور اینیلنگ ٹریٹمنٹ کے بعد میٹالوگرافک ڈھانچہ حاصل کرتا ہے۔ زنک کے چھڑکاؤ، سیمنٹ مارٹر یا ایلومینیٹ سیمنٹ کی لائننگ کے ساتھ سنکنرن کی کارکردگی کو بڑھانے کے لیے، سیلنگ کوٹنگ پانی کی فراہمی کے خلاف مزاحمت کو کم کر سکتی ہے، اور لچکدار جوائنٹ ڈیزائن زلزلہ مزاحمت اور تنصیب کی سہولت کو بہتر بناتا ہے [3-5]۔

پائپ لائنوں کی تدفین کی گہرائی کا تعین ان عوامل کی بنیاد پر کیا جانا چاہئے جیسے ٹھنڈ کی ڈگری، بیرونی بوجھ، اور دوسری پائپ لائنوں کے ساتھ چوراہا۔ عام حالات میں، تدفین کی گہرائی ٹھنڈ لائن سے 0.2 میٹر نیچے ہو سکتی ہے، اور اسے درج ذیل شرائط کو پورا کرنا چاہیے: جب پائپ کا قطر 100 ملی میٹر سے زیادہ ہو، پائپ کے اوپری حصے کی کم از کم گہرائی 1.20 میٹر ہے۔

ڈیزائن خندق کے نیچے کی چوڑائی عام طور پر پائپ کا بیرونی قطر پلس 0.5 میٹر ہے، اور کھدائی کی ڈھلوان مٹی کے حالات کے مطابق طے کی جاتی ہے۔ (i) ڈکٹائل لوہے کے پائپ دوسرے پائپوں کی طرح ہی ہوتے ہیں۔ یکساں بہاؤ کے بہاؤ کے راستے میں سر کا نقصان hf=λ/dv2/2g ہے۔ فرق صرف "λ" (ہائیڈرولک رگڑ گتانک) ہے، یعنی سر کے نقصان کو اصل کاسٹ آئرن پائپ کے مقامی مزاحمتی نقصان کے مطابق شمار کیا جا سکتا ہے۔

نرم لوہے کے پائپوں کے ظہور نے میرے ملک کی پانی کی فراہمی کی صنعت کو اعلی-نئے قسم کے پائپ فراہم کیے ہیں۔ انجنیئرنگ پروجیکٹس میں لوہے کے نرم پائپوں کو بہتر طریقے سے استعمال کرنے کے لیے، ڈیزائنرز اور تعمیراتی عملے کو ان کی خصوصیات سے واقف ہونا چاہیے، مسلسل مسائل کی نشاندہی اور حل کرنا چاہیے، ڈیزائن کو زیادہ معقول اور تعمیر کو زیادہ معیاری بنانا چاہیے، تاکہ یہ نیا پائپ میٹریل پانی کی فراہمی کے منصوبوں میں زیادہ کردار ادا کر سکے۔



سطح کا معیار

1. لچکدار لوہے کے پائپوں کی اندرونی اور بیرونی سطحیں ہموار اور واضح نقائص سے پاک ہونی چاہئیں جو ان کے استعمال میں رکاوٹ بنیں، جیسے کہ دراڑیں، کولڈ شٹس، اور غلط ترتیب۔ دیوار کی موٹائی کو کم کرنے والے مقامی نقائص کی اجازت ہے، لیکن ان کی گہرائی (2 + 0.05T) ملی میٹر سے زیادہ نہیں ہونی چاہیے، جہاں T پائپ کی دیوار کی موٹائی ہے۔



2. اسپیئر ڈکٹائل آئرن پائپ فٹنگز اور فلینجز کا خاکہ واضح ہونا چاہیے، اور ان کے استعمال پر اثر انداز ہونے والے کاسٹنگ نقائص کی اجازت نہیں ہے۔











3. خریدار کی رضامندی سے، مقامی نقائص جو استعمال کو متاثر نہیں کرتے ان کی مرمت کی جا سکتی ہے، لیکن مرمت شدہ پائپ کی فٹنگز کو پانی کے دباؤ یا ہوا کی تنگی کے لیے دوبارہ جانچنا چاہیے۔

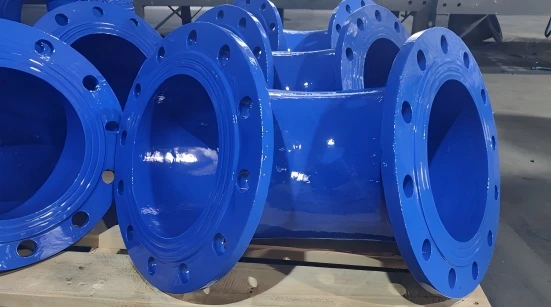

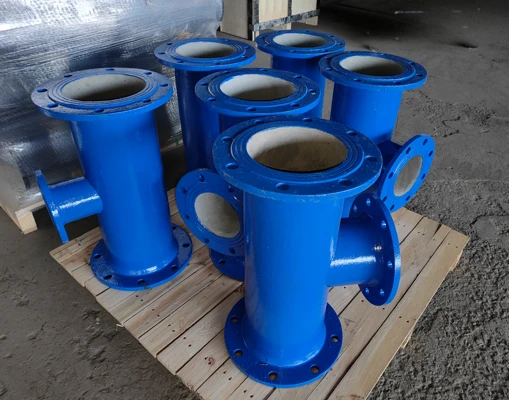

ڈکٹائل آئرن پائپ فٹنگز کی اہم اقسام میں کہنیاں، ٹیز، کراسز اور فلینجز شامل ہیں، جن میں کہنیوں کے مختلف زاویے ہوتے ہیں جیسے 90 ڈگری، 45 ڈگری، 22.5 ڈگری اور 11.25 ڈگری ڈبل-ساکٹ ایبوز، ڈبل-فلنج کہنی{6}}۔ انٹرفیس کی شکلیں متنوع ہیں، بشمول T قسم، K قسم، N قسم، MJ قسم، فلانج انٹرفیس اور ساکٹ انٹرفیس جیسے ٹائیٹن جوائنٹ [9] [12]۔ دباؤ کی درجہ بندی PN10, PN16, PN25 اور PN40 وغیرہ کو کور کرتی ہے۔ پائپ کا قطر DN80 سے DN3000 [6-7] [9] تک ہوتا ہے۔ کوٹنگ کی اقسام میں اسفالٹ کوٹنگ اور زنک سے بھرپور ایپوکسی کوٹنگ (FBE) وغیرہ شامل ہیں۔ مصنوعات بین الاقوامی معیارات جیسے ISO2531، EN545 اور EN598 کی تعمیل کرتی ہیں [9]۔















ڈکٹائل آئرن پائپ کی متعلقہ اشیاء سماجی پانی کی فراہمی اور نکاسی آب کے نیٹ ورکس، تیل اور گیس کی پائپ لائنوں وغیرہ میں بڑے پیمانے پر استعمال ہوتی ہیں [8]۔

ڈکٹائل آئرن پائپ فٹنگز کی تنصیب کا پہلا مرحلہ خندق کی کھدائی ہے۔ پائپ لائن کی بنیاد کو ڈیزائن کی ضروریات کو پورا کرنا چاہئے۔ اگر پائپ لائن کی قدرتی بنیاد کی مضبوطی ڈیزائن کی ضروریات کو پورا نہیں کرسکتی ہے، تو اسے ڈیزائن کی ضروریات کے مطابق مضبوط کیا جانا چاہیے۔ خندق کے نچلے حصے میں اصل بنیاد کی مٹی کو پریشان نہیں کیا جانا چاہئے. مشینی طور پر کھدائی کرتے وقت، خندق کے نچلے حصے میں 200-300 ملی میٹر مٹی کی تہہ کو ڈیزائن کی بلندی اور سطح کرنے کے لیے دستی کھدائی کے لیے رکھا جانا چاہیے۔ خندق کے نچلے حصے کو پانی میں بھیگا یا منجمد نہیں ہونا چاہیے۔ اگر خندق کا نچلا حصہ پریشان یا پانی میں بھیگ گیا ہے، تو اسے بجری یا چونے کی مٹی سے بیک فل کرنے کا مشورہ دیا جاتا ہے۔ پائپ کے ساکٹ کے لیے ہر جوائنٹ پر ایک ساکٹ پٹ چھوڑا جانا چاہیے تاکہ یہ یقینی بنایا جا سکے کہ پائپ لائن سیدھی ہے اور انسٹالیشن آپریشن کی ضروریات کو پورا کرتی ہے۔ پائپ لائن بچھائی جانے کے بعد ساکٹ کے گڑھے کی کھدائی ساکٹ کے اصل مقام کے مطابق کی جانی چاہیے [10]۔

ڈکٹائل آئرن پائپ فٹنگز کو انسٹال کرنے سے پہلے درج ذیل تیاریاں ہیں:



I. فاؤنڈیشن انجینئرنگ ڈیزائن کے تمام پہلوؤں کو مکمل کریں، اور ساتھ ہی درج ذیل کاموں کو مکمل کریں:



01



فاؤنڈیشن کنٹرول لائنز اور فاؤنڈیشن کے نیچے کی بلندی کی لکیروں کو نشان زد کیا گیا ہے۔



02



جامع فاؤنڈیشنز اور پائل فاؤنڈیشنز ٹیسٹنگ یونٹ کے ذریعے ٹیسٹ پاس کر چکے ہیں۔



03



فاؤنڈیشن کے علاج کے منصوبے کی منظوری ہونی چاہیے۔
