بنیادی پیرامیٹرز
| آئٹم | تفصیلی پیرامیٹر |
|---|---|

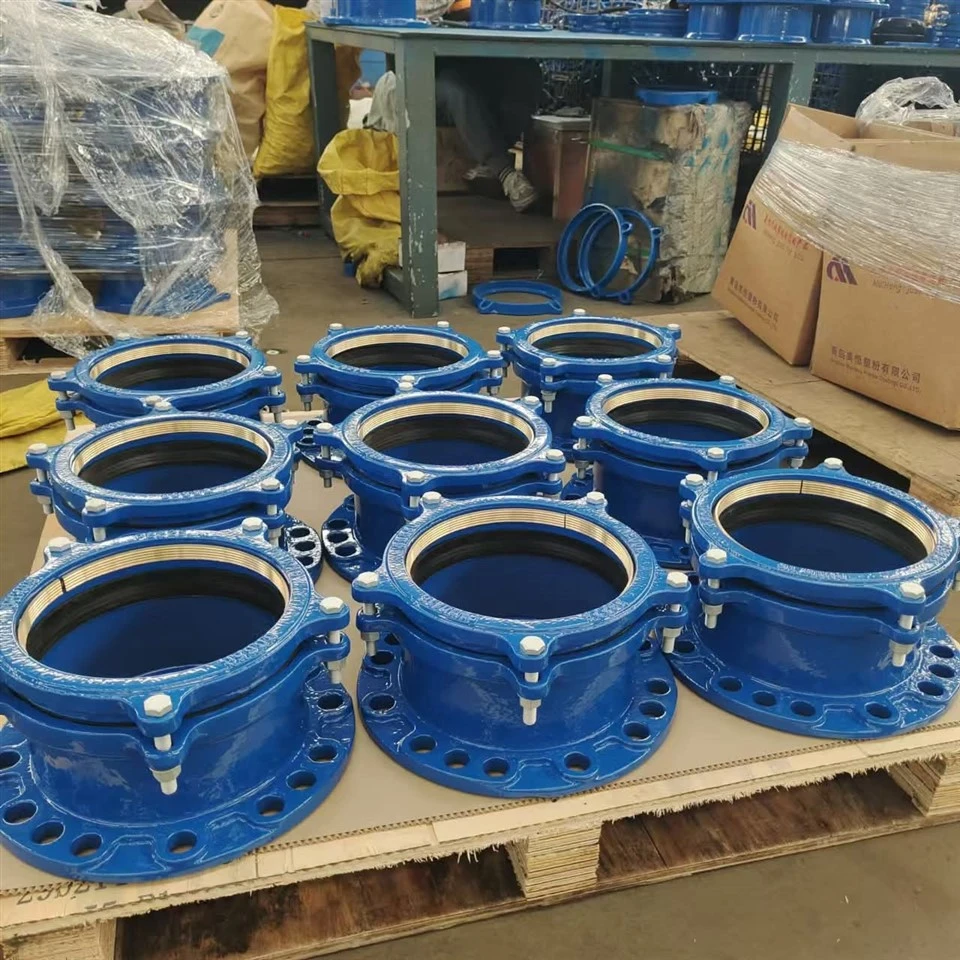

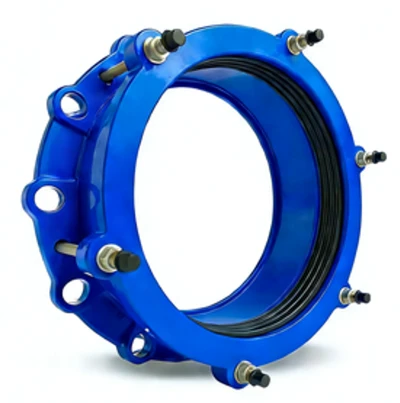

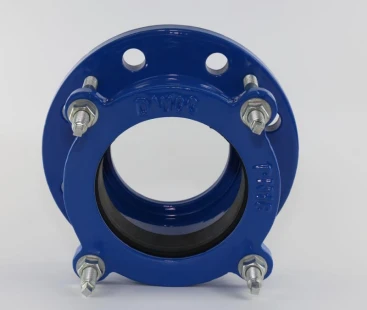

| پروڈکٹ کا نام | ڈکٹائل آئرن فیوزڈ ایپوکسی پاؤڈر لیپت (ایف بی ای) فلینج اڈاپٹر |
| قابل اطلاق معیارات | ISO 2531, EN 545 (پینے کے قابل پانی), EN 598 (سیوریج), EN 1092-2, AWWA C213 (FBE کوٹنگ) |
| مواد | ڈکٹائل آئرن QT450-10 (GGG500-7) |
| مکینیکل پراپرٹیز | تناؤ کی طاقت 420MPa سے زیادہ یا اس کے برابر؛ پیداوار کی طاقت 300MPa سے زیادہ یا اس کے برابر؛ 10% سے زیادہ یا اس کے برابر لمبائی؛ برینل سختی 230HBW سے کم یا اس کے برابر ہے۔ |
| برائے نام قطر کی حد | DN50-DN400 |
| کنکشن موڈ | ایک طرف PN10/PN16/PN25 فلانج؛ سادہ-اینڈ پائپ کے لیے ایک اور سائیڈ (DI / PE / HDPE / PVC) |
| قابل اجازت کونیی انحراف | ±3 ڈگری ~ ±4 ڈگری |
| دیوار کی موٹائی کا درجہ | K9 معیاری |
| کوٹنگ سسٹم | اندرونی اور بیرونی ایف بی ای فیوژن بانڈڈ ایپوکسی پاؤڈر کوٹنگ کوٹنگ موٹائی: 250-450μm |
| سگ ماہی گاسکیٹ | EPDM (پینے کے قابل پانی) / NBR (سیوریج اور غیر جانبدار صنعتی مائع) |
| گرفت کی انگوٹھی | پیتل کی روک تھام کی انگوٹھی (اینٹی-پل آؤٹ، اختیاری) |
| بولٹ اور گری دار میوے | گریڈ 8.8 گرم-ڈپ جستی کاربن اسٹیل / SS304 |
| ہائیڈروسٹیٹک ٹیسٹ پریشر | PN10: 1.5MPa؛ PN16:2.4MPa؛ PN25:3.75MPa |
| آپریٹنگ درجہ حرارت | -10 ڈگری ~ +70 ڈگری |
| درخواست | سادہ پائپوں اور فلیجنگ والوز، پمپس اور متعلقہ اشیاء کے درمیان منتقلی کا کنکشن؛ پائپ لائن کی تزئین و آرائش کے منصوبے |
تعریف اور کوٹنگ کی خصوصیات
| پروجیکٹ | قابلیت کی تفصیل |
| ایف بی ای کوٹنگ ایسنس | تھرموسیٹنگ ایپوکسی پاؤڈر کوٹنگز، جو الیکٹرو سٹیٹک اسپرے کے ذریعے لگائی جاتی ہیں اور اعلی درجہ حرارت پر ٹھیک ہوتی ہیں، کیمیاوی طور پر دھات کی سطح کے ساتھ مل کر ایک مسلسل، غیر-غیر محفوظ حفاظتی رکاوٹ-بناتی ہیں جو روایتی پینٹ کوٹنگز سے مختلف ہوتی ہیں۔ |
| کوٹنگ کی ساخت کی اقسام | سنگل-پرت FBE: ایک بنیادی اینٹی سنکنرن پرت-عام سنکنرن ماحول کے لیے موزوں؛ ڈبل-پرت FBE: ایک بہتر ڈیزائن جہاں بنیادی تہہ چپکنے اور سنکنرن مزاحمت فراہم کرتی ہے، جب کہ اوپری تہہ اثر مزاحمت اور رگڑ کی مزاحمت کو بہتر بناتی ہے۔ |
| Flanges کو کوٹنگ بانڈنگ | کوٹنگ فلینج کے دھاتی سبسٹریٹ کے ساتھ مالیکیولر-سطح کا بانڈ بناتی ہے، جو مضبوط چپکنے کی نمائش کرتی ہے جو چھیلنے اور ٹوٹنے کے خلاف مزاحمت کرتی ہے۔ یہ سبسٹریٹ کی معمولی خرابیوں کو ایڈجسٹ کرتے ہوئے سالمیت کو برقرار رکھتا ہے۔ |
مسابقتی فائدہ
| موازنہ آئٹم | ایف بی ای لیپت فلانج اڈاپٹر | زنک سپرے + بٹومین پینٹ کے ساتھ فلینج اڈاپٹر |
|---|---|---|
| مخالف-سنکنرن کارکردگی | انٹیگرل اندرونی اور بیرونی فیوژن بانڈڈ ایپوکسی کوٹنگ۔ گھنی، پن ہول-مفت پرت، مضبوط چپکنے والی، کیتھوڈک ڈس بانڈمنٹ کے خلاف شاندار مزاحمت، تیزاب، الکلی اور نمک کے سنکنرن۔ ساحلی، نمکین-الکلی مٹی اور زیادہ نمی والے ماحول کے لیے موزوں ہے۔ | زنک + بٹومین کوٹنگ میں ناقص بانڈنگ استحکام ہے۔ لمبے عرصے تک زیر زمین بھیگنے کے تحت بٹومین عمر بڑھنے، چھالے پڑنے اور چھیلنے کا خطرہ ہے۔ بھاری corrosive ساحلی علاقوں کے لیے موزوں نہیں ہے. |
| پینے کے پانی کی تعمیل | FBE کوٹنگ پینے کے قابل پانی کے بین الاقوامی معیارات پر پورا اترتی ہے، کوئی نقصان دہ مادے کی بارش نہیں ہوتی، صاف پانی کی فراہمی کے منصوبوں کے لیے مثالی ہے۔ | عام بٹومین پینٹ کو ممکنہ نامیاتی رسک کے خطرے کی وجہ سے اعلی-معیاری پینے کے پانی کی پائپ لائنوں کے لیے استعمال نہیں کیا جا سکتا۔ |
| سروس کی زندگی | طویل سروس کی زندگی، دفن حالات میں دہائیوں کے دوران مستحکم کارکردگی. | بٹومین کی تہہ آہستہ آہستہ پرانی ہوتی ہے، وسط مدتی آپریشن میں دوبارہ-کوٹنگ کی دیکھ بھال کی ضرورت ہوتی ہے۔ |
| سطح کی خرابی کی مزاحمت | اثر-مزاحم کوٹنگ، معمولی خراشیں سنکنرن کی حد کو نہیں بڑھاتی ہیں۔ | نقل و حمل اور تنصیب کے دوران چپس کو آسانی سے کوٹنگ کرنا۔ خراب جگہوں پر تیزی سے زنگ لگ جاتا ہے۔ |
| درخواست کا دائرہ کار | پینے کا پانی، سیوریج، صنعتی سیال، ساحلی انجینئرنگ۔ | بنیادی طور پر عام دفن سیوریج پائپ لائنوں تک محدود، صاف پانی کے لیے محدود۔ |
استعمال کے لیے احتیاطی تدابیر
تنصیب کے طریقہ کار
کوٹنگ کو تیز ٹولز سے نقصان پہنچانے سے گریز کریں۔ اس بات کو یقینی بنائیں کہ سگ ماہی کی کارکردگی کو برقرار رکھنے کے لیے سگ ماہی کی سطحوں پر کوٹنگ برقرار رہے۔
فلینج کی خرابی کو روکنے کے لیے بولٹ کو سخت کرتے وقت یکساں ٹارک لگائیں جس سے کوٹنگ میں دراڑیں پڑ سکتی ہیں۔
کنکشن سگ ماہی
کوٹنگ کے ساتھ کیمیائی رد عمل کو روکنے کے لیے ہم آہنگ سگ ماہی گاسکیٹ کا استعمال کریں جو سگ ماہی کی تاثیر پر سمجھوتہ کر سکتے ہیں۔
درمیانے درجے کی خصوصیات کی بنیاد پر خصوصی سیلنگ سلوشنز کا انتخاب کریں، جیسے کہ ہائی{{0}پریشر سیلنگ کی کارکردگی کے لیے رِنگ گسکیٹ۔
دیکھ بھال اور مرمت
وقتا فوقتا کوٹنگ کی سالمیت کا معائنہ کریں۔ وقف شدہ FBE مرمت کے مرکبات کا استعمال کرتے ہوئے فوری طور پر مقامی نقصان کی مرمت کریں۔
کوٹنگ کے ساتھ مطابقت نہ رکھنے والے مضبوط کیمیکل میڈیا کی طویل نمائش سے گریز کریں۔ ضرورت پڑنے پر اضافی حفاظتی اقدامات کریں۔
درخواست کے منظرنامے۔
میونسپل انفراسٹرکچر
پانی کی فراہمی اور نکاسی آب، سیوریج ٹریٹمنٹ، کراس-سمندر/دریا پائپ لائنز، مٹی، پانی کے معیار، اور پانی کے اندر سنکنرن کے خلاف مزاحم۔
توانائی کی صنعت
تیل اور گیس کی ترسیل (دفن، صحرا، سمندری)، کیمیائی اور ریفائنری پائپ لائنز، تیزاب، الکلی، اور نمک کے سپرے سنکنرن کے خلاف مزاحم۔
خصوصی صنعتیں۔
پاور پلانٹس، دھات کاری، کان کنی کی پائپ لائنیں، انتہائی ماحول کے لیے موزوں ہیں جن میں قطبی علاقوں، اعلی درجہ حرارت، اور زیادہ نمی شامل ہیں۔
FBE کوٹنگ کے ساتھ عام فلینج کی اقسام اور مطابقت
| فلینج کی قسم | تجدید شدہ اٹارٹمنٹ |
| بٹ ویلڈ فلینج | ویلڈنگ کے بعد یکساں تناؤ کی تقسیم کے لیے ایک لمبی گردن کا ڈھانچہ نمایاں کرتا ہے، جو ہائی-دباؤ اور اعلی-درجہ حرارت کی ایپلی کیشنز کے لیے موزوں ہے؛ جامع سنکنرن تحفظ کو یقینی بنانے کے لیے ایف بی ای کوٹنگ کو گردن کے طویل حصے کا احاطہ کرنا چاہیے۔ |
| ساکٹ ویلڈ فلینج | درمیانے- اور کم-دباؤ والے نظاموں کے لیے آسان تنصیب کی پیشکش کرتا ہے؛ کوٹنگ کو ویلڈڈ ایریاز پر خصوصی توجہ کی ضرورت ہوتی ہے تاکہ سنکنرن مخالف پرت کو پہنچنے والے نقصان کو روکا جا سکے۔ |
| بلائنڈ فلانج | پائپ کے سروں کو سیل کرنے کے لئے استعمال کیا جاتا ہے؛ FBE کوٹنگ کو چہرے کے اختتام-سے بچنے کے لیے پوری سطح، بشمول سیل کرنے والے چہرے کو ڈھانپنا چاہیے۔ |
| ساکٹ ویلڈ فلینج | بہترین سیلنگ کی کارکردگی کے ساتھ چھوٹے-قطر کے پائپوں کے لیے موزوں؛ کوٹنگ کو مردہ دھبوں سے بچنے کے لیے ساکٹ کے اندر یکساں کوریج کو یقینی بنانا چاہیے۔ |
| سلپ-فلنج پر | پائپ کی نقل مکانی کے لئے معاوضہ، کمپن حالات کے لئے موزوں؛ کوٹنگ کو اسمبلی کی لچک پر سمجھوتہ کیے بغیر حرکت پذیر حصوں پر سنکنرن تحفظ کو برقرار رکھنا چاہیے۔ |
